Фрегаты типа «Альваро де Базан»

Фрегаты типа «Альваро де Базан»[1]

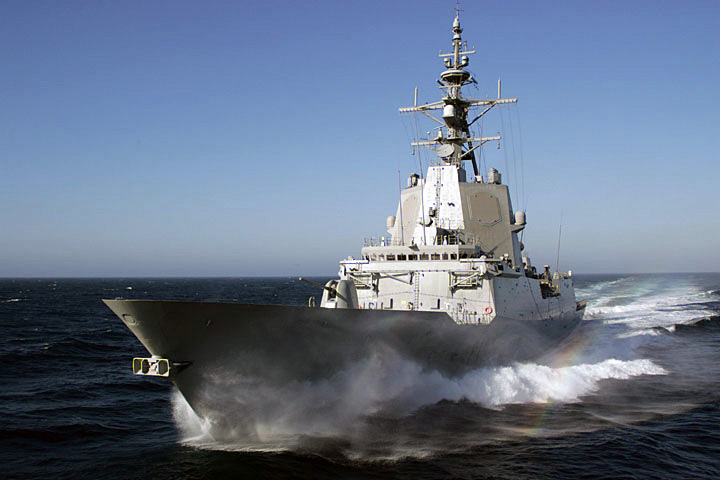

Фрегат F-102 «Альмиранте Хуан да Бурбон»
Проект
Страна	Испания
Операторы	Испания
Основные характеристики
Водоизмещение	4555 т (станд.) 5802 т (полное)
Длина	146,7 м (макс.) 133,2 м (по ВЛ)
Ширина	18,6 м (макс.) 17,5 м (по ВЛ)
Осадка	4,8 м (полн.)
Двигатели	CODOG 2 ГТД LM2500 2 дизеля «Базан»
Мощность	46 648 л.с.
Движитель	2 ВРШ
Скорость хода	28,5 уз.
Дальность плавания	5000 миль (18 уз.)
Автономность плавания	21 сут.
Экипаж	250 (35 офицеров) + 11 авиагруппа + 16 штаб
Вооружение
Радиолокационное вооружение	AN/SPY-1D AN/SPS-67(V)4
Радиоэлектронное вооружение	БИУС «Иджис» ГАС 1160LF SLQ-25 Nixie
Артиллерия	127-мм/54 АУ Mk 45
Зенитная артиллерия	1 × 12 20-мм «Meroka» 2B 2 × 1 20-мм/90 «Oerlikon»
Ракетное вооружение	2 × 4 ПКР «Гарпун» УВП Mk 41 (48 ячеек) ЗУР «Си Спарроу», ESSM
Противолодочное вооружение	2 РБУ ABCAS/SSTS
Минно-торпедное вооружение	2 × 2 324-мм ТА
Авиационная группа	1 вертолёт SH-60B (LAMPS Mk.3)

Фрегаты типа «Альваро де Базан» (известны также как фрегаты типа F100) — серия из пяти испанских фрегатов. Предназначены для действий в составе поисково-ударной группы во главе с авианосцем (группа «Alpha») в районе Гибралтара. Построены на испанских верфях по иностранным проектам. В настоящее время в строю находятся четыре корабля этого типа^[2].

Стоимость единицы составляет $540 млн. Предполагаемый срок службы — 30 лет^[3].

История

Проектирование велось с сентября 1992 года по июль 1995 года, а затем было продлено до июля 1996 года в связи с решением установить на корабле американскую БИУС «Иджис». Проект стал результатом совместных усилий со специалистами Германии и Нидерландов (соглашение подписано 27 января 1994 года^[3]) в рамках программы создания национальных фрегатов (германского F24 и голландского LCF), где несмотря на национальные различия созданы корабли с высокой степенью унификации^[2].

Решение о постройке четырёх новых фрегатов было принято Советом министров Испании 24 января 1997 года^[2].

Конструкция

Корпус выполнен из стали AH-36. Имеется 4 палубы. Предусмотрена конструктивная кевларовая защита жизненно важных помещений и противопожарные покрытия. Корпус и надстройки изготовлены с применением стелс-технологий^[2].

В проекта заложен запас 450 тонн по водоизмещению под будущие модернизации. Таким образом, полное водоизмещение в будущем может достигнуть 6250 тонн^[2].

Вооружение

Противокорабельные ракеты

Основным противокорабельным оружием фрегата являются 8 ПКР RGM-84F Block 1D «Гарпун» в двух четырёхконтейнерных пусковых установках Mk 141, установленных в средней части корабля^[3].

Зенитное ракетное оружие

Установленная на корабле БИУС «Иджис» в комплекте с системой управления ракетами (СУО Mk 99^[2]) обеспечивает пуск и наведение зенитных ракет «Стандарт» SM-2 Block III и RIM-162 ESSM. Ракеты хранятся в УВП Mk 41 на 48 ячеек, расположенной в носовой части корабля перед надстройкой. Одна ячейка УВП содержит контейнер с ракетой «Стандарт» или с 4 ракетами ESSM. Типовой боезапас составляет 32 ракеты «Стандарт» и 48 ракет ESSM. Два радара подсветки цели AN/SPG-62 обеспечивает одновременное наведение двух ракет, находящихся на конечном участке траектории. Ракеты «Стандарт» обеспечивают противовоздушное прикрытие соединения в радиусе 150 км^[3].

Артиллерия

На корабле установлена 127-мм артиллерийская установка Mk 45 американского производства с длиной ствола 54 калибра. Кроме того, имеется 12-ствольная скорострельная 20-мм АУ «Мерока» 2B (СУАО AESN RAN-30L/X) и две одноствольных 20-мм зенитных АУ (FABA Dorna)^[3].

Противолодочное оружие

Основным противолодочным оружием корабля являются два 324-мм торпедных аппарата Mk 32 Mod 5 для стрельбы противолодочными торпедами Mk 46 Mod 5 (боезапас 24 торпеды). Кроме того, имеется два реактивных бомбомёта ABCAS/SSTS. Управление противолодочным оружием осуществляет СУ DLT-309 с ГАС ENOSA/Raytheon 1160LF в носовом бульбовом обтекателе. Имеется также глубоководный эхолот AN/UQN-4, система подводной телефонии EDO Nodel 5400 и возможность установки буксируемой ГАС^[3].

Корабль оснащён противоторпедной системой AN/SLQ-25_Nixie^[3].

Авиация

На корабле имеется палубный ангар для двух вертолётов, однако в обычных условиях используется один вертолёт «Seahawk» SH-60B системы LAMPS III Block II. Вертолётная площадка длиной 26,4 метров обеспечена светотехническим оборудованием и системой принудительной посадки RAST^[2].

Электронное оборудование

Основу боевых систем корабля составляет БИУС «Иджис» на основе модификации Baseline 5 Phase III с многофункциональным радаром AN/SPY-1D. На первых двух кораблях БИУС частично модернизирована до уровня Baseline 6 Phase I, на двух последующих — до уровня Baseline 7 Phase I. Спецификации оборудования и программного обеспечения системы, обеспечивающие связь через локальную сеть оборудования испанского и американского производства, разработаны компанией FABA (сокр. от исп. Fábrica de Artilleria de Bazán). В системе используются компьютеры Hewlett-Packard 743 VME, 14 цветных дисплеев SAINSEL CONAM 2000, две интегрированных управляющих консоли. Связь с другими кораблями, самолётами и береговыми объектами осуществляется тактическими системами Link 11/16, а также спутниковой системой SATCOM WSC-3 UHF SATCOM американского производства и испанской SHF SATCOM. Для обнаружения низколетящих и надводных целей дополнительно к AN/SPY-1 используется радар AN/SPS-67 (RAN-12S)^[2]. Корабль оснащён оптоэлектронной системой Thales «Sirius» и радио/оптронной системой управления оружием FABA Dorna^[3].

Средства электронного противодействия включают систему радиотехнической разведки CESELSA «Einath» Mk 9500, систему РЭБ Indra SLQ-380 «Aldebaran», а также 4 шестиствольных 130-мм пусковых установки для пассивных помех SRBOC Mk 36 Mod 2^[3].

Двигательная установка

Главная энергетическая установка корабля дизель-газотурбинная, выполненная по схеме CODOG (не предусмотрена совместная работа дизелей и газовых турбин). В качестве маршевых двигателей установлены два малооборотных дизеля «Bazan/Caterpillar» серии 3600 суммарной мощностью 12 000 л.с., в качестве форсажных — две газовых турбины LM2500 фирмы General Electric суммарной мощностью 46 648 л.с. В качестве движителя выступают два пятилопастных винта диаметром 4,65 метра с регулируемым шагом. Электроснабжение обеспечивается четырьмя дизель-генераторами Bazan/MTU 12C396 мощностью 1,1 МВт каждый^[3].

Мореходность

Корабль оснащён системой стабилизации качки, в состав которой входят активные рули и скуловые кили. Применение оружия обеспечивается при волнении моря до 6 баллов включительно^[2].

Состав серии

Название	Номер	Верфь	Заложен	Спущен	В строю	Статус	Порт приписки	Примечания
Álvaro de Bazán	F101	Navantis	14.06.1999	27.10.2000	19.09.2002	В строю	Ферроль	[3]
Almirante Juan de Borbón	F102	Navantis	27.10.2000	28.02.2002	03.12.2003	В строю	Ферроль	[3]
Blas de Lezo	F103	Navantis	28.02.2002	16.05.2003	16.12.2004	В строю	Ферроль	[3]
Méndez Núñez	F104	Navantis	16.05.2003	12.11.2004	28.02.2006	В строю	Ферроль	[3]
Cristobal Colón	F105	Navantis	29.6.2007	4.11.2010	23.10.2012	В постройке	Ферроль	[3]
Juán de Austria	F106	Navantis				Планируется		[4]

Фото

•

  F101 «Альваро де Базан»

•

  F101 «Альваро де Базан»

•

  F101 «Альваро де Базан»

•
•

  F103 «Блас де Лезо»

•

  F104 «Мендес Нуньес»

•

  F105 «Христофор Колумб»

Примечания

1. ↑ Тактико-технические элементы указаны по справочнику Eric Wertheim, кроме данных, где источник информации указан особо.
2. ↑ ^{1 2 3 4 5 6 7 8 9} Апальков Ю. В. Часть III. Фрегаты. Современное состояние и перспективы развития // Боевые корабли мира на рубеже XX–XXI веков: Справочник в II томах. — СПб.: «Галея Принт», 2001. — Т. II. Эскадренные миноносцы. — 376 с. — ISBN 581720052-X.
3. ↑ ^{1 2 3 4 5 6 7 8 9 10 11 12 13 14 15} Eric Wertheim. Naval Institute Guide to Combat Fleets of the World: Their Ships, Aircraft, and Systems. 15th Editon. — Naval Institute Press, 2007. — 1058 p. — ISBN 159114955X, 9781591149552.
4. ↑ Spanish Navy Photos на сайте DefenceTalk.com.

См. также

• Военно-морские силы Испании

Ссылки

• F100 Alvaro de Bazan Multipurpose Frigate, Spain на сайте Naval Technology.
