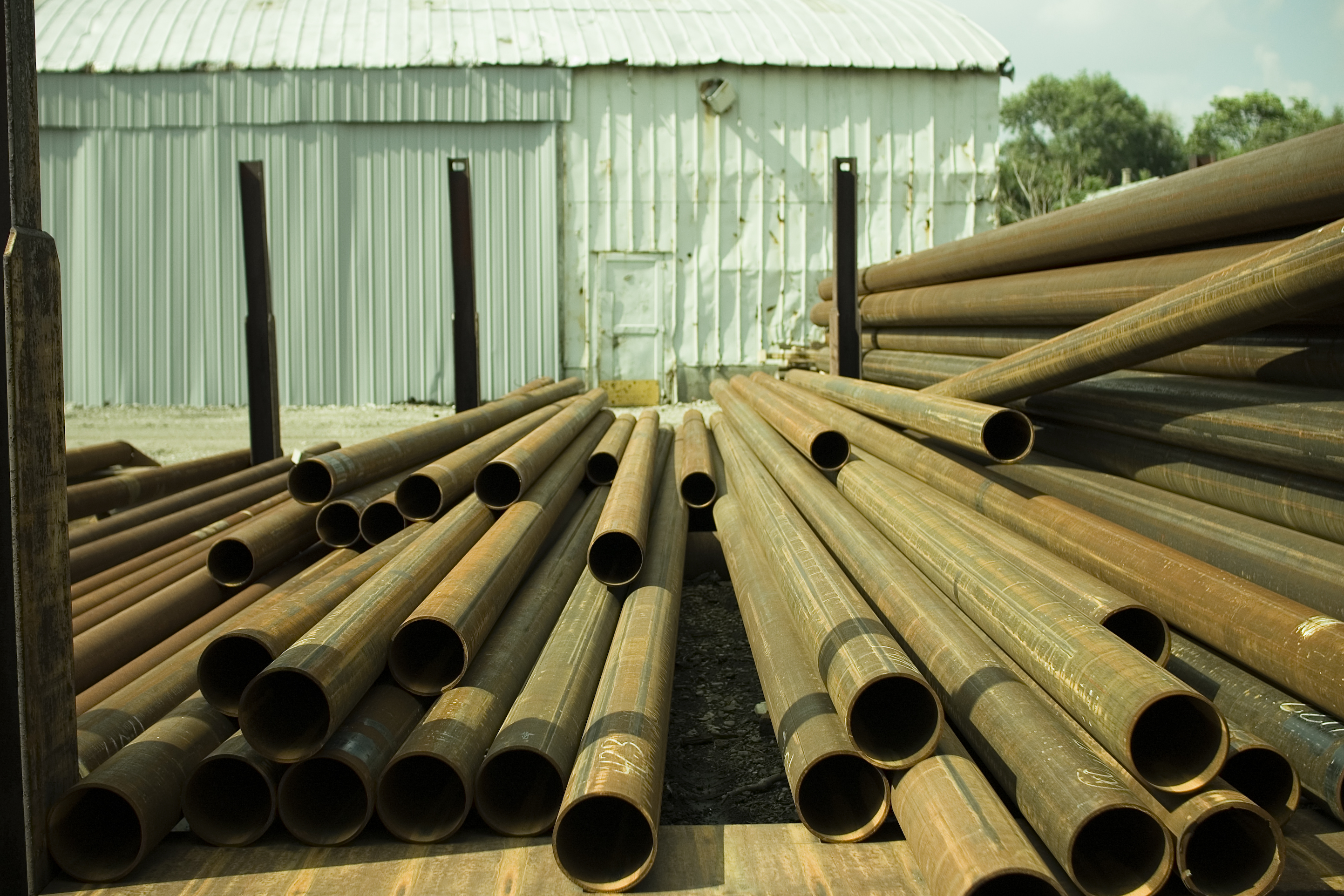

Труба́ — промышленное изделие на основе полого круглого профиля постоянного сечения.

Трубы изготавливаются промышленным способом, из металлов и сплавов, органических материалов (пластмасс, смол), бетона, керамики, стекла, древесины и их композиций.

Трубы применяются для транспортировки различных сред, изоляции или группировки иных проводов. Металлическая труба широко применяется в строительстве как конструкционный профиль (см. металлоконструкция), в механизмах — как вал для передачи вращения.

Трубы стальные делятся по виду на :

Трубы стальные электросварные — Стальные не оцинкованные и оцинкованные сварные трубы, применяемые для водопроводов, газопроводов, систем отопления и деталей конструкций. Такие трубы по длине изготовляются от 0,5 до 12 метров.

Трубы стальные бесшовные — Стальные трубы, не имеющие сварного шва или другого соединения. Изготавливаются способом прокатки, ковки, прессования или волочения. Массу 1 метра погонного трубы вычисляют по формуле: М=0,02466хS(Д-S), где «Д»- наружный диаметр, а «S»- толщина стенки.

Трубы стальные делятся по классу на:

Трубы водогазопроводные (ВГП): ГОСТ 3262 и Трубы водогазопроводные оцинкованные — ГОСТ 3262

Трубы электросварные: ГОСТ 10705, 10704 и Трубы электросварные оцинкованные ГОСТ 10705, 10704

Трубы большого диаметра: Трубы магистральные ГОСТ 20295 и Трубы эл/св ГОСТ 10706

Трубы бесшовные: Горячедеформированные ГОСТ 8731, 8732 и Холоднодеформированные ГОСТ 8731, 8734

Содержание

Основные характеристики

Габаритные

  • Диаметр внутренний — основная размерная характеристика водогазопроводных труб и соединительных частей к ним.
  • Диаметр условного прохода (Dy, Ду) — номинальная величина внутреннего диаметра в миллиметрах или его округлённое значение.
  • Диаметр номинальный (Dn, Дн)
  • Диаметр наружный
  • Толщина стенки. Обозначается: s (предположительно от русского «стенка»), t (от англ.: thick — толстый)

Массовые

Прочностные

  • Давление рабочее (Рраб) — наибольшее давление транспортируемой среды при рабочей температуре, при котором обеспечивается длительная работа арматуры и соединительных частей;
  • Давление номинальное (Pn);
  • Давление условное (Ру). Прочность труб и их соединительных частей должна соответствовать условному давлению Py транспортируемой среды. Под условным давлением понимается наибольшее избыточное давление, измеряемое в паскалях (Па) при температуре 293 К (20˚С), при котором обеспечивается длительная работа трубопроводов и их элементов (соединительных частей, арматуры). Численное значение условного давления указывают в ГОСТ-ах или иных нормативных документах на каждый вид изделия.
  • Давление испытательное, опресовки, пробное (Рисп, Рпр). , а также прочность труб, соединительных частей и арматуры проверяют пробным (испытательным) давлением Рпр, которое больше рабочего давления.;
  • Давление избыточное (манометрическое);
  • Температура рабочая, максимальная, минимальная. Обычно рабочая температура транспортируемой среды отличается от температуры 20˚С в значительных пределах, колебания температуры должны учитываться при проектировании, так как разрушительно влияют на материал трубы;

Технико-экономические

  • Погонный метр трубы — 1 метр трубы;
  • Стоимость в рублях (или другой валюте) за 1 кг, 1 тонну трубы. В экономических расчётах, при продаже часто стоимость выражают в рублях (или другой валюте) за 1 тонну.

Материал

Строение (слои) металлополимерной трубы
  • Металлы и сплавы
    • Медь и сплавы содержащие медь. Для водопровода и отопления используется раскисленная только фосфором медь марки M1Ф и её европейский аналог Cu-DHP (CW024A) и M1Р;
    • Сталь (см. Марочник сталей);
    • Бронзовые из бронзы;
    • Латунные из латуни;
    • Чугунные из чугуна различных марок;
  • Полимеры
  • Комбинированные материалы
    • Алюминиевые металлополимерные трубы состоят из внутреннего рабочего слоя полиэтилена теплостойкого PERT или PEX, промежуточного несущего слоя алюминия и внешнего защитного слоя полиэтилена, с использованием клеящих веществ (см. картинку);
    • Медные металлополимерные трубы состоят из внутреннего рабочего слоя меди толщиной 0.3 мм и внешнего защитного слоя полимерного материала толщиной 2—3 мм без использования клеящих веществ;
    • Стальные с внутренним цементным и наружным защитным гидроизоляционным покрытием от коррозии, также для защиты от коррозии применяют эмалированное покрытие;

Использование труб

Транспортировка веществ

Труба эффективно отделяет внешнюю среду от внутренней, позволяя при этом последней перемещаться. Трубы служат для транспортирования различных веществ, в том числе и ядовитых, агрессивных, в различных агрегатных состояниях: твёрдой фазы (сыпучие), жидкой фазы (различного рода жидкости), газовой фазой (пар, газ). Также трубы используются для транспортировки документов — пневмопочта.

Технологические нужды

Трубы используют для передачи давления в качестве импульса для технологических нужд.

Защита коммуникаций

Трубы используют для защиты электрических проводов, как силовых, так и информационных, например, для защиты оптоволокна.

Горная выработка, бурение скважин

  • обсадные колонны, которыми крепится грунт для того, чтобы он не обрушивался;
  • колодцы (колодезное кольцо), штольни, каптажи родников, галереи;

Способы изготовления (технология)

Изготавливаемые трубы должны отвечать требованиям, изложенным в государственных стандартах: ГОСТах, СНиПах, ТУ. В тех случаях, когда характеристики труб, предназначенных не для массового использования, отличаются от стандартных, требования к таким трубам устанавливаются техническими условиями (ТУ).

Сварные

Металлические трубы обычно делают сварными. При этом либо лист сворачивают так, что шов идёт вдоль трубы («прямошовная труба»), либо навивают ленту по спирали («спиралешовная труба»). Современные технологии позволяют заметно усилить прочность шва стальной трубы — его прочность всего на 10—15 % меньше прочности остальной её части.

Прокатные

Бесшовные трубы получают прокаткой слитка на специальном оборудовании, создающем отверстие по центру. Бесшовные трубы используют там, где нужна повышенная прочность и надёжность (например, для газовых баллонов, в нефтяной отрасли и т. д.). Медные трубы для водопровода и газа бесшовные в силу технологии.

Высверливание

Можно также изготавливать трубы, просверливая отверстие в цилиндрической заготовке. При этом способе значительная часть металла превращается в стружку, поэтому его используют не для труб как таковых, а только для деталей разных машин и механизмов (в том числе для оружейных стволов).

Фальцевание с обжатием

Одним из современных способов изготовления трубы является формирование трубчатого сечения с продольным фальцевым швом.

Литьё

Трубы можно изготовлять и литьём. Материал заливают либо в форму с центральным стержнем, либо в быстро вращающуюся пустотелую форму.

Экструзия

Пластмассовые трубы чаще всего получают выдавливанием (экструзией).

Сортамент и размеры

Материал и размер труб регламентируются стандартами.

Нормативно-технические документы, стандарты

Сортаменты

  • ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент
  • ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент
  • ГОСТ 22689.1-89 Трубы полиэтиленовые канализационные и фасонные части к ним. Сортамент

Технические условия

  • ГОСТ 1839-80 Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия
  • ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
  • ГОСТ 6942-98 Трубы чугунные канализационные и фасонные части к ним. Технические условия
  • ГОСТ 8411-74 Трубы керамические дренажные. Технические условия
  • ГОСТ 8731-74 Трубы стальные бесшовные горячедеформированные. Технические требования
  • ГОСТ 8733-74 Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования
  • ГОСТ 10706-76 Трубы стальные электросварные прямошовные. Технические требования
  • ГОСТ 11068-81 Трубы электросварные из коррозионно-стойкой стали. Технические условия
  • ГОСТ 12586.0-83 Трубы железобетонные напорные виброгидропрессованные. Технические условия
  • ГОСТ 18599-2001 Трубы напорные из полиэтилена. Технические условия
  • ГОСТ 22689.0-89 Трубы полиэтиленовые канализационные и фасонные части к ним. Общие технические условия
  • ГОСТ 22689.2-89 Трубы полиэтиленовые канализационные и фасонные части к ним. Конструкция
  • ГОСТ 30732-2006 Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке. Технические условия
  • ГОСТ 52318-2005 Трубы медные круглого сечения для воды и газа. Технические условия
  • ГОСТ Р 52134-2003 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия

Своды правил

  • СП 40-102-2000 Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов
  • СП 40-103-98 Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб
  • СП 40-101-96 Проектирование и монтаж трубопроводов из полипропилена «рандом сополимер»
  • СП 40-107-2003 Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб
  • СП 41-102-98 Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб


(список не полный)

Зарубежные

США

  • The API range. Eg: API 5L Grade B
  • ASME SA106 Grade B (Seamless carbon steel pipe for high temperature service). Бесшовные трубы из углеродистой стали используемые для высоких температур
  • ASTM A312 (Seamless and welded austenitic stainless steel pipe). Бесшовные и сварные трубы из нержавеющей стали
  • ASTM C76 (Concrete Pipe) Железобетонные трубы.
  • ASTM D3033/3034 (PVC Pipe). ПВХ труба
  • ASTM D2239 (Polyethylene Pipe). Полиэтиленовая труба
  • API Spec. 5CT — Трубы стальные обсадные и НКТ
  • API Spec. 5L — Трубы стальные нефтегазопроводные
  • API Spec. 5D — Трубы стальные бурильные

(список не полный)

Европа

  • DIN 11850 Трубы из коррозионностойкой стали для пищевой, химической и фармацевтической промышленности. Размеры, материалы.
  • DIN 2440 — Трубы стальные с резьбой среднетяжёлые
  • DIN 2458 — Трубы стальные сварные
  • DIN 1626 — Трубы круглые сварные из нелегированной стали со специальными требованиями
  • EN ISO 1127—1997 Трубы из коррозионно-стойкой стали. Размеры. Допуски и условная масса на единицу времени.
  • EN 10217-7:2005 Сварные стальные трубы для работы под давлением — Технические условия поставки — Часть 7: трубы из нержавеющей стали

(список не полный)

Украина

  • ДСТУ Б В.2.7-151:2008 «Трубы полиэтиленовые для подачи холодной воды»
  • ДСТУ Б В.2.7-73-98 «Трубы полиэтиленовые для подачи горючих газов».

Основные производители труб

Основные производители труб в РФ

Подавляющее количество труб нефтегазового назначения в РФ производят так называемые трубные заводы «Большой восьмёрки»[1]. Трубная металлургическая компания (ТМК) входит в тройку лидеров мирового трубного бизнеса, поставляет продукцию более чем в 65 стран.[2]

  1. Синарский трубный завод (Каменск-Уральский, Свердловская область) — принадлежит ТМК.
  2. Северский трубный завод (Полевской, Свердловская область) — принадлежит ТМК.
  3. Таганрогский металлургический завод (Таганрог, Ростовская область) — принадлежит ТМК.
  4. Волжский трубный завод (Волжский, Волгоградская область) — принадлежит ТМК.
  5. Первоуральский новотрубный завод (Первоуральск, Свердловская область) — принадлежит Группе ЧТПЗ.
  6. Челябинский трубопрокатный завод (Челябинск, Челябинская область) — принадлежит Группе ЧТПЗ.
  7. Выксунский металлургический завод (Выкса, Нижегородская область) — принадлежит ОМК.
  8. Альметьевский трубный завод (Альметьевск, Татарстан) — принадлежит ОМК.

Также известны следующие заводы, производящие трубы различного назначения:

Европа

Украина:

Беларусь:

  • БМЗ — Белорусский металлургический завод

Финляндия:

  • Uponor — полимерные трубы

Азия

Америка (северная, южная)

Примечания

См. также

Литература

  • Виноградов Ю. А. Материаловедение для слесарей-сантехников, слесарей-монтажников и машинистов строительных машин: Учебник для средн. Проф-техн. Училищ. — М.:Высш. Школа., 1987. — С.130.
