IEEE 802.1Q

IEEE 802.1Q

IEEE 802.1Q — открытый стандарт, который описывает процедуру тегирования трафика для передачи информации о принадлежности к VLAN.

Так как 802.1Q не изменяет заголовки кадра (фрейма), то сетевые устройства, которые не поддерживают этот стандарт, могут передавать трафик без учёта его принадлежности к VLAN.

802.1Q помещает внутрь фрейма тег, который передает информацию о принадлежности трафика к VLAN.

Размер тега — 4 байта. Он состоит из таких полей:

  • Tag Protocol Identifier (TPID, идентификатор протокола тегирования). Размер поля — 16 бит. Указывает какой протокол используется для тегирования. Для 802.1Q используется значение 0x8100.
  • Priority (приоритет). Размер поля — 3 бита. Используется стандартом IEEE 802.1p для задания приоритета передаваемого трафика.
  • Canonical Format Indicator (CFI, индикатор канонического формата). Размер поля — 1 бит. Указывает на формат MAC-адреса. 0 — канонический, 1 — не канонический. CFI используется для совместимости между сетями Ethernet и Token Ring.
  • VLAN Identifier (VID, идентификатор VLAN). Размер поля — 12 бит. Указывает какому VLAN принадлежит фрейм. Диапазон возможных значений от 0 до 4094.

При использовании стандарта Ethernet II, 802.1Q вставляет тег перед полем «Тип протокола». Так как фрейм изменился, пересчитывается контрольная сумма.

В стандарте 802.1Q существует понятие Native VLAN. По умолчанию это VLAN 1. Трафик, передающийся в этом VLAN, не тегируется.

Существует аналогичный 802.1Q проприетарный протокол, разработанный компанией Cisco Systems — ISL.

Формат кадра

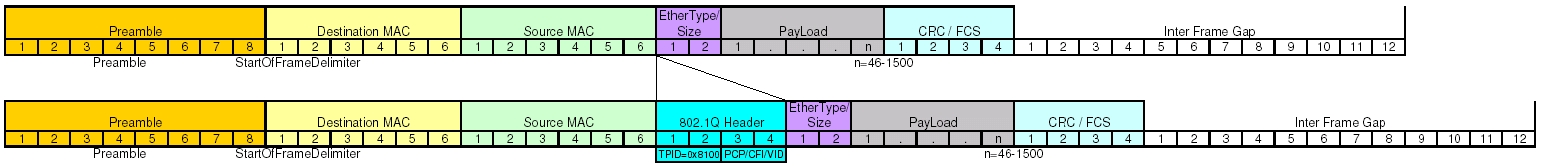

Вставка тега 802.1Q в кадр Ethernet-II

Ссылки
