РЗиА

РЗиА

Релейная защита и автоматика — совокупность электрических аппаратов, осуществляющих автоматический контроль за работоспособностью Электроэнергетической системы(ЭЭС).

Релейная защита (РЗ) осуществляет непрерывный контроль за состоянием всех элементов электроэнергетической системы и реагирует на возникновение повреждений и ненормальных режимов. При возникновении повреждений РЗ должна выявить повреждённый участок и отключить его от ЭЭС, воздействуя на специальные силовые выключатели, предназначенные для размыкания токов повреждения.

При возникновении ненормальных режимов РЗ также должна выявлять их и в зависимости от характера нарушения либо отключать оборудование, если возникла опасность его повреждения, либо производить автоматические операции, необходимые для восстановления нормального режима (например, включение после аварийного отключения с надеждой на самоустранение аварии или подключение резервного питания), либо осуществлять сигнализацию оперативному персоналу, который должен принимать меры к ликвидации ненормальности.

Релейная защита является основным видом электрической автоматики, без которой невозможна нормальная работа энергосистем.

Содержание

Требования к релейной защите

Быстродействие

Быстрое отключение повреждённого оборудования или участка электрической сети предотвращает повреждения или уменьшает их размеры, позволяет сохранить нормальную работу потребителей неповреждённой части сети, предотвращает нарушение параллельной работы генераторов.

Селективность (избирательность)

Селективность - способность релейной защиты выявлять место повреждения и отключать только его только ближайшими к нему выключателями. Это позволяет локализовать повреждённый участок и не прерывать нормальную работу других участков сети.

Чувствительность

Под чувствительностью релейной защиты понимается её способность реагировать на возможные повреждения в минимальных режимах работы системы электроснабжения, когда изменение воздействующей величины минимально.

Надёжность

Защита должна правильно и безотказно реагировать при всех повреждениях защищаемой сети и нарушениях нормального режима работы, для действия при которых она предназначена, и не действовать в нормальных условиях, а также при таких повреждениях и нарушениях нормального режима работы, при которых действие данной защиты не предусмотрено и должна действовать другая защита. Это требование обеспечивается совершенством принципов защиты и конструкций аппаратов защиты, качеством деталей, простотой выполнения и уровнем эксплуатации.

Основные органы релейной защиты

Пусковые органы

Пусковые органы непрерывно контролируют состояние и режим работы защищаемого участка цепи и реагируют на возникновение коротких замыканий и нарушения нормального режима работы. Выполняются обычно с помощью реле тока, напряжения, мощности и др.

Измерительные органы

Измерительные органы определяют место и характер повреждения и принимают решения о необходимости действия защиты. Измерительные органы также выполняются с помощью реле тока, напряжения, мощности и др. Функции пускового и измерительного органа могут быть объединены в одном органе.

Логическая часть

Логическая часть - это схема, которая запускается пусковыми органами и, анализируя действия измерительных органов, производит предусмотренные действия (отключение выключателей, запуск других устройств, подача сигналов и пр.). Логическая часть состоит, в основном, из элементов времени (таймеров), логических элементов, промежуточных и указательных реле, дискретных входов и выходов аналоговых микропроцессорных устройств защиты.

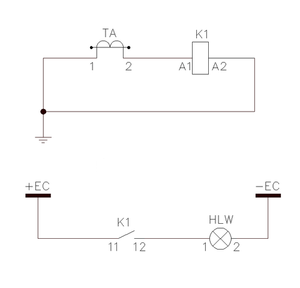

Пример логической части релейной защиты

Катушка реле тока K1 (контакты А1 и А2) включена последовательно со вторичной обмоткой трансформатора тока ТА. При коротком замыкании, на участке цепи, в котором установлен трансформатор тока, возрастает сила тока, и пропорционально ей возрастает сила тока во вторичной цепи трансформатора тока. При достижении силой тока значения уставки реле K1, оно сработает и замкнёт рабочие контакты(11 и 12). Цепь между шинками +EC и -EC замкнётся, и запитает сигнальную лампу HLW.

Данная схема приведена как простой пример. В эксплуатации используются более сложные логические схемы.

См. также

Литература

  • Чернобровов Н.В., Семенов В.А. "Релейная защита энергетических систем": Учеб. пособие для техникумов. - М.: Энергоатомиздат, 1998. -800с.: ил.
  • Павлов, Г.М. "Автоматизация энергетических систем" : Учеб.пособие / Г.М. Павлов .— Ленинград : Изд-во Ленингр. ун-та, 1977 .— 237 с. : ил .— Библиогр.: с.233-234.
  • V. Electric Relays: Principles and applications, CRC Press, 2005, 704 pp
