Рубанок

Деревянные рубанки

Руба́нок (от^[1]нем. Raubank) — ручной деревообрабатывающий инструмент для строгания. Рубанки используются для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности, плоскостности, формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.).

Описание

При каждом прохождении по поверхности, рубанок срезает слой материала на толщину, определяемую величиной выдвижения резца, а также углом его наклона.

История

Рубанок — достаточно древнее изобретение человека (известны рубанки, найденные в Помпеях и относящиеся к I веку)^[2], хотя широко применяться он начал только в XV—XVI веках. Первые рубанки имели деревянную колодку, а лезвие фиксировалось деревянным клином. В настоящее время в промышленности применяются электрорубанки, выполняющие ту же функцию, поскольку ручные рубанки не в состоянии обеспечить необходимой производительности.

Конструкция

Обычно рубанок состоит из заострённого металлического лезвия («резца»), расположенного под углом к обрабатываемой поверхности. Резец выдвинут на определённую регулируемую длину из корпуса инструмента («колодки»).

Элементы рубанка

Элементы деревянного рубанка

• A: Прорезь, через которую выступает резец, а также выходит стружка;
• B: Резец (нож, профессиональн. — желя́зка) — стальная заострённая пластина, режущая материал;
• C: Зажим — прижимает резец к корпусу рубанка;
• D: Регулятор глубины резания;
• E: Передняя ручка;
• F: Стружколоматель, заворачивающий и отламывающий стружку;
• G: Регулятор равномерности резания по ширине рубанка;
• H: Задняя ручка;
• I: Упор для указательного пальца;
• J: Лягушка — пластина, позволяющая регулировать угол наклона резца. Регулировка выполняется отвёрткой при снятом резце.

Рубанки имеют следующие модификации конструкции:

• торцовый рубанок — имеет колёсико точной регулировки вылета ножа;
• фальцгебель — помимо основного места крепления посредине рубанка, имеет такое же место крепления спереди рубанка (это необходимо, когда надо подчистить фальц, в торец примыкающий к какому-то препятствию — аналогичную функцию выполняет доборный рубанок);
• зензубель позволяет переставить нож как на левую, так и на правую сторону рубанка;
• шпунтубель имеет упорный выступ под ножом, что позволяет выбирать тонкий шпунт на большую глубину (нож не изгибается и не дрожит);
• доборный рубанок имеет три полностью рабочих плоскости (слева, низ, справа) и минимальное расстояние между передней частью и рубанка и непосредственно ножом.

Разновидности

Металлические рубанки

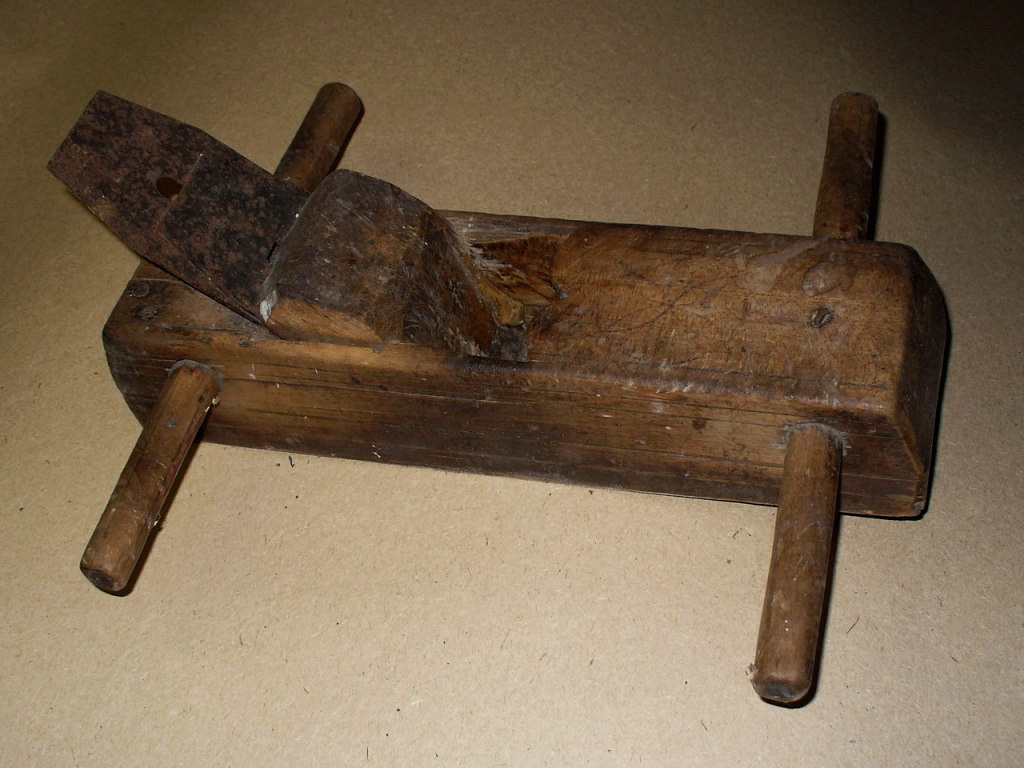

Медведка. Середина XX века. Витебская обл.

Шпунтубель

В зависимости от вида строгания (плоского, профильного), размера колодок, профиля и угла присадки резца различают следующие рубанки:

• Шерхебель — для плоского грубого строгания с закруглённым лезвием резца;
• Медведка (удлинённый с двумя ручками), одинарный и двойной рубанок со стружколомателем — для чистового строгания;
• Фуганок и полуфуганок (отличается большой длиной колодки) — для чистового строгания, строгания больших плоскостей под линейку и пригонки деталей;
• Шлифтик — для снятия особенно тонкой стружки;
• Цинубель — для нанесения мелких дорожек на поверхностях деталей, предназначенных для склеивания;
• Отборник, зензубель — для выборки четвертей;
• Фальцгебель — для зачистки четвертей;
• Шпунтубель — для выборки шпунта;
• Цикля — для циклёвки поверхностей (это отделочная операция перед нанесением грунтовок, принципиальное отличие от шлифовки в том, что шлифовка оставляет внутри древесины впрессованные частицы абразива, что негативно сказывается на последующем сцеплении с лаковыми покрытиями, циклёвка оставляет поверхность древесины чистой; среди недостатков циклёвки — чрезвычайная трудоёмкость операции, среди достоинств — ровная поверхность, и тонкость снимаемой стружки);
• Калевка — для фигурной обработки лицевых поверхностей деталей;
• Горбач (с криволинейной колодкой) — для обработки криволинейных поверхностей (выпуклой, вогнутой).
• Штабгобель (штабгалтель) — для придания деталям закруглённой формы^[3]. Кромка ножа штабгобеля имеет вогнутую форму.
• Шуруп — по виду у́же чем шерхебель, служит для первоначальной обработки поверхностей древесины. Железный резец у этого рубанка-шурупа не прямой, а скруглённый, так что при строгании получаются плоские длинные желобки^[4].
• Грунтубель — применяют для выстрагивания паза трапециевидного сечения поперёк волокон после того, как паз пропилен по бортам (краям) наградкой. Грунтубель состоит из колодки и вставленного сбоку резца в виде заострённого крючка. Резец закрепляют в колодке клином или винтом с барашком. Древесину из пропиленного паза часто выбирают долотом или стамеской, а грунтубелем зачищают только дно паза.^[5].

Примечания

1. ↑ Стр. 595
2. ↑ Большая Советская Энциклопедия. Гл. ред. Б. А. Введенский, 2-е изд. Т. 37. Рона — Самойлович. 1955. 668 стр., илл. и карты; 59 л. илл. и карт.
3. ↑ Антонов Л. П., Муравьёв Е. М. Обработка конструкционных материалов: Практикум в учебных мастерских. — М.: Просвещение, 1982. — С. 81. — 431 с., ил. — 39 000 экз.
4. ↑ Краут Ф. и Мейер Фр. Плотничные и столярные работы при внутренней отделке зданий.
5. ↑ Куксов В. А. Столярное дело. М.:Трудрезервиздат, 1958. стр. 128

Литература

В Викисловаре есть статья «рубанок»

	Рубанок на Викискладе?

• Рубанок // Энциклопедический словарь Брокгауза и Ефрона: В 86 томах (82 т. и 4 доп.). — СПб., 1890—1907.
• БСЭ
• Шумега С. С. Технология столярно-мебельного производства: Учебник для профтехучилищ. — М.: Лесная промышленнось, 1984. — 264 с. — 20 000 экз.

Ссылки

• ГОСТ 15987-91 (ИСО 2730-73) Рубанки деревянные. Технические условия
• ГОСТ 26665-97 (ИСО 2726-73) Рубанки металлические. Технические условия
