МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ это:

МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ
МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ

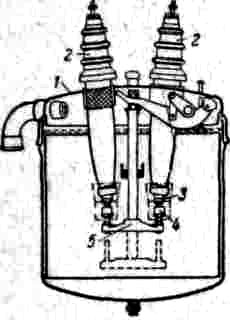

выключатель, помещаемый в трансформаторное масло с целью ускорения разрыва вольтовой дуги, образующейся при размыкании контактов. Применяется в цепях переменного тока высокого напряжения, а также при больших силах тока. М. в. состоит из железного бака 1, заполненного (не доверху) маслом. В чугунной крышке бака поставлены проходные изоляторы 2 и подвижная траверса 5 с изолированной штангой. На концах изоляторов укреплены неподвижные контакты 3, замыкаемые и размыкаемые подвижными контактами 4, укрепленными на траверсе, к-рая приводится в движение кривошипом и тягой от вала М. в. При выключении траверса опускается, подвижные контакты начинают отходить от неподвижных и между ними образуются вольтовы дуги, вызывающие испарение масла и образование газов (гл. обр. водорода) в местах разрыва контактов. Управление М. в. осуществляется ручным или электр. приводом. М. в. различаются по нормальной величине напряжения и силе тока, а также по наибольшей величине выключаемого тока при коротком замыкании. Трехфазный М. в. состоит обычно из трех отдельных баков с отдельными выключателями для каждой фазы, но с общим приводом.

Технический железнодорожный словарь. - М.: Государственное транспортное железнодорожное издательство. 1941.


.

Смотреть что такое "МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ" в других словарях:

  • МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ — электрический выключатель переменного тока, главные контакты которого размещаются в объеме, заполненном минеральным маслом, выполняющим функции дугогасящей и изолирующей среды. Устанавливаются на распределительных устройствах электрических… …   Большой Энциклопедический словарь

  • масляный выключатель — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия EN oil breakeroil circuit breakeroil switchoil break switchoil immersed… …   Справочник технического переводчика

  • МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ — электромеханическое устройство для включения и отключения под нагрузкой переменных электрических токов большой силы и высокого напряжения (свыше 3 кВ) с помощью подвижных контактов, погружённых в минеральное (трансформаторное) (см.). Последнее… …   Большая политехническая энциклопедия

  • МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ — электрич. выключатель перем, тока высокого напряжения (св. 3 кВ), гл. контакты к рого размещаются в объёме, заполненном трансформаторным маслом, выполняющим функции дугогасящей среды. Различают баковые М. в. (в к рых масло используется для… …   Большой энциклопедический политехнический словарь

  • масляный выключатель — электрический выключатель переменного тока, главные контакты которого размещаются в сосуде, заполненном минеральным маслом, выполняющим функции дугогасящей и изолирующей среды. Устанавливаются на распределительных устройствах электрических… …   Энциклопедический словарь

  • Масляный выключатель — Баковый выключатель МКП 110 на тяговой подстанции, Тольятти …   Википедия

  • Масляный выключатель — – выключатель, контакты которого размыкаются и замыкаются в масле. СТ МЭК 50(441) 84 …   Коммерческая электроэнергетика. Словарь-справочник

  • Масляный выключатель —         электрический выключатель переменного тока высокого напряжения, главные контакты которого помещаются в объёме, заполненном минеральным (трансформаторным) маслом. При отключении электрической цепи между контактами выключателя возникает… …   Большая советская энциклопедия

  • Масляный выключатель — English: Oil circuit breaker Выключатель, контакты которого размыкаются и замыкаются в масле. Примечание. Характерными примерами масляных выключателей являются выключатели с малым объемом масла в баке, находящемся под напряжением, и выключатели с …   Строительный словарь

  • масляный выключатель с баками под напряжением — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия EN live tank oil circuit breakerlive type oil circuit breaker …   Справочник технического переводчика
