ЦЕНТР ДАВЛЕНИЯ это:

ЦЕНТР ДАВЛЕНИЯ
ЦЕНТР ДАВЛЕНИЯ


точка, в к-рой линия действия равнодействующей приложенных к покоящемуся или движущемуся телу сил давления окружающей среды (жидкости, газа) пересекается с нек-рой проведённой в теле плоскостью. Напр., для крыла самолёта (рис.) Ц. д. определяют как точку пересечения линии действия аэродинамич. силы R с плоскостью хорд крыла; для тела вращения (корпус ракеты, дирижабля и др.) — как точку пересечения аэродинамич. силы с плоскостью симметрии тела, перпендикулярной к плоскости, проходящей через ось симметрии и вектор скорости центра тяжести тела.
Положение Ц. д. зависит от формы тела, а у движущегося тела может ещё зависеть от направления движения и
ЦЕНТР ДАВЛЕНИЯ

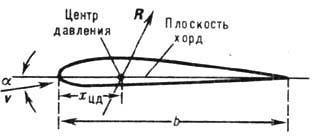

Положение центра давления потока на крыло: b — хорда; a — угол атаки; v — вектор скорости потока; x — расстояние центра давления от передней точки тела.
от свойств окружающей среды (её сжимаемости). При движении со сверхзвуковой скоростью Ц. д. значительно смещается к хвосту из-за влияния сжимаемости воздуха. Изменение положения Ц. д. у движущихся объектов (самолёт, ракета, мина и др.) существенно влияет на устойчивость их движения. Чтобы их движение было устойчивым при случайном изменении угла атаки а, Ц. д. должен сместиться так, чтобы момент аэродинамич. силы относительно центра тяжести (положение к-рого также может изменяться в процессе полёта) вызвал возвращение объекта в исходное положение.

Физический энциклопедический словарь. — М.: Советская энциклопедия. . 1983.

ЦЕНТР ДАВЛЕНИЯ

- точка, в к-рой линия действия равнодействующей приложенных к покоящемуся или движущемуся телу сил давления окружающей среды (жидкости, газа) пересекается с нек-рой проведённой в геле плоскостью. Напр., для крыла самолёта (рис.) Ц. д. определяют как точку пересечения линии действия аэродинамич. силы R с плоскостью хорд крыла, для тела вращения (корпус ракеты, дирижабля и др.) - как точку пересечения аэродинамич. силы с плоскостью симметрии тела, перпендикулярной к плоскости, проходящей через ось симметрии и вектор скорости центра тяжести тела.

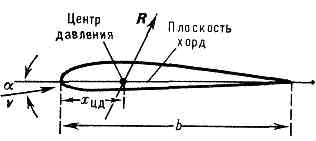

Положение центра давления потока на крыло: b- хорда; a-угол атаки; u - скорость потока; х цд - расстояние центра давления от передней точки тела.


Положение Ц. д. зависит от формы тела, а у движущегося тела может ещё зависеть от направления движения и от свойств окружающей среды (её сжимаемости). При движении со сверхзвуковой скоростью Ц. д. значительно смещается к хвосту из-за влияния сжимаемости воздуха. Изменение положения Ц. д. у движущихся объектов (самолёт, ракета, мина и др.) существенно влияет на устойчивость их движения. Чтобы их движение было устойчивым при случайном изменении угла атаки a, Ц. д. должен сместиться так, чтобы момент аэродинамич. силы относительно центра тяжести (положение к-рого также может изменяться в процессе полёта) вызвал возвращение объекта в исходное положение.

Лит.: Голубев В. В., Лекции по теории крыла, М.- Л., 1949; Лойцянский Л. Г., Механика жидкости и газа, 6 изд., М., 1987.

Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. . 1988.


.
