(от лат. aberratio — уклонение), искажения, погрешности изображений, формируемых оптич. системами. А. о. С, проявляются в том, что оптич. изображения не вполне отчётливы, не точно соответствуют объектам или оказываются окрашенными. Наиболее распространены след, виды А. о. с.: сферическая аберрация — недостаток изображения, при к-ром испущенные одной точкой объекта световые лучи, прошедшие вблизи оптической оси системы, и лучи, прошедшие через отдалённые от оси части системы, не собираются в одну точку; кома — аберрация, возникающая при косом прохождении световых лучей через оптич. систему. Если при прохождении оптич. системы сферич. световая волна деформируется так, что пучки лучей, исходящих из одной точки объекта, не пересекаются в одной точке, а располагаются в двух взаимно перпендикулярных отрезках на нек-ром расстоянии друг от друга, то такие пучки наз. астигматическими, а сама эта аберрация — астигматизмом. Аберрация, наз. дисторсией, приводит к нарушению геом. подобия между объектом и его изображением. К А. о. с. относится также кривизна поля изображения.
Оптич. системы могут обладать одновременно неск. видами аберраций. Их устранение производят в соответствии с назначением системы; часто оно представляет собой трудную задачу. Перечисленные выше А. о. с. наз. геометрическими. Существует ещё хроматическая аберрация, связанная с зависимостью показателя преломления оптич. сред от длины волны света. Вследствие волн, природы света, несовершенства изображений в оптич. системах возникают также в результате дифракции света на диафрагмах, оправах линз и т. п. Они принципиально неустранимы (хотя и могут быть уменьшены), но обычно влияют на кач-во изображения меньше, чем геом. и хроматич. А. о. с.

Физический энциклопедический словарь. — М.: Советская энциклопедия. . 1983.

АБЕРРАЦИИ ОПТИЧЕСКИХ СИСТЕМ

(от лат. aberra-tio - уклонение, удаление) - искажения изображений, даваемых реальными оптич. системами, заключающиеся в том, что оптич. изображения неточно соответствуют предмету, оказываются размыты (монохроматич. геом. А. о. с.) или окрашены (хроматич. А. о. с.). В большинстве случаев аберрации обоих типов проявляются одновременно.

В приосевой, т. н. параксиальной, области (см. Параксиальный пучок лучей )оптич. система близка к идеальной, т. е. точка изображается точкой, прямая линия - прямой и плоскость - плоскостью. Но при конечной ширине пучков и конечном удалении точки-источника от оптич. оси нарушаются правила параксиальной оптики: лучи, испускаемые точкой предмета, пересекаются не в одной точке плоскости изображений, а образуют кружок рассеяния, т. е. изображение искажается - возникают аберрации.

Геом. А. о. с. характеризуют несовершенство оп-тич. систем в монохроматич. свете. Происхождение А. о. с. можно понять, рассмотрев прохождение лучей через центрированную оптич. систему L (рис. 1). 111991-53.jpg - плоскость предмета, 111991-54.jpg - плоскость изображений, 111991-55.jpg и 111991-56.jpg- соответственно плоскости входного и выходного зрачков.

111991-57.jpg 111991-58.jpg

В идеальной оптич. системе все лучи, испускаемые к.-л. точкой C(z, у )предмета, находящейся в меридиональной плоскости (z=0) на расстоянии у=l от оси, пройдя через систему, собрались бы снова в одну точку 111991-59.jpg . В реальной оптич. системе эти лучи пересекают плоскость изображения 111991-60.jpg в разных точках. При этом координаты 111991-61.jpg точки В пересечения луча с плоскостью изображения зависят от направления луча и определяются координатами 111991-62.jpg и 111991-63.jpg точки А пересечения с плоскостью входного зрачка. Отрезок 111991-64.jpg характеризует несовершенство изображения, даваемого данной оптич. системой. Проекции этого отрезка на оси координат равны 111991-65.jpg и 111991-66.jpg и характеризуют поперечную аберрацию. В заданной оптич. системе 111991-67.jpg и 111991-68.jpg являются ф-циями координат падающего луча СА:111991-69.jpg. и 111991-70.jpg. Считая координаты малыми, можно разложить эти ф-ции в ряды по 111991-71.jpg, 111991-72.jpg и l.

Линейные члены этих разложений соответствуют параксиальной оптике, следовательно коэфф. при них должны быть равными нулю; чётные степени не войдут в разложение ввиду симметричности оптич. системы; т. о. остаются нечётные степени, начиная с третьей; аберрации 5-го порядка (и выше) обычно не рассматривают, поэтому первичные А. о. с. наз. аберрациями 3-го порядка. После упрощений получаются след. ф-лы


Коэфф. А, В, С, D, Е зависят от характеристик оптич. системы (радиусов кривизны, расстояний между оптич. поверхностями, показателей преломления). Обычно классификацию А. о. с. проводят, рассматривая каждое слагаемое в отдельности, полагая др. коэфф. равными нулю. При этом для наглядности представления об аберрации рассматривают семейство лучей, исходящих из точки-объекта и пересекающих плоскость входного зрачка по окружности радиуса р с центром на оси. Ей соответствует определённая кривая в плоскости изображений, а семейству концентрич. окружностей в плоскости входного зрачка радиусов 111991-74.jpg, 111991-75.jpg, 111991-76.jpg и т. д. соответствует семейство кривых в плоскости изображений. По расположению этих кривых можно судить о распределении освещённости в пятне рассеяния, вызываемом аберрацией.

Сферическая аберрация соответствует случаю, когда 111991-77.jpg , а все др. коэфф. равны нулю. Из выражения (*) следует, что эта аберрация не зависит от положения точки С в плоскости объекта, а зависит только от координаты точки А в плоскости входного зрачка, а именно, пропорциональна 111991-78.jpg. Распределение освещённости в пятне рассеяния таково, что в центре получается острый максимум при быстром уменьшении освещённости к краю пятна. Сферич. аберрация - единств. геом. аберрация, остающаяся и в том случае, если точка-объект находится на гл. оптич. оси системы.

Кома определяется выражениями при коэфф. ВK0.. Равномерно нанесённым на входном зрачке окружностям соответствуют в плоскости изображения семейства окружностей (рис. 2) с радиусами, увеличивающимися как 111991-79.jpg, центры к-рых удаляются от параксиального изображения также пропорционально 111991-80.jpg Огибающей этих окружностей ( каустикой )являются две прямые, составляющие угол 60°. Изображение точки при наличии комы имеет вид несимметрич. пятна, освещённость к-рого максимальна у вершины фигуры рассеяния и вблизи каустики. Кома отсутствует на оси центрированных оптич. систем.

Астигматизм и кривизна поля соответствуют случаю, когда не равны нулю коэфф. С и D. Из выражения (*) следует, что эти аберрации пропорциональны квадрату удаления точки-объекта от оси и первой степени радиуса отверстия. Астигматизм обусловлен неодинаковой кривизной оптич. поверхности в разных плоскостях сечения и проявляется в том, что волновой фронт деформируется при прохождении оптич. системы, и фокус светового пучка в разных сечениях оказывается в разных точках. Фигура рассеяния представляет собой семейство эллипсов с равномерным распределением освещённости. Существуют две плоскости - меридиональная и перпендикулярная ей сагиттальная, в к-рых эллипсы превращаются в прямые отрезки. Центры кривизны в обоих сечениях наз. фокусами, а расстояние между ними является мерой астигматизма.


Пучок параллельных лучей, падающих на оптич. систему под углом 111991-82.jpg (рис. 3), в меридиональном сечении имеет фокус в точке т, а в сагиттальном - в точке s. С изменением угла 111991-83.jpg положения фокусов т и s меняются, причём геом. места этих точек представляют собой поверхность вращения MOM и SOS вокруг гл. оси системы. На поверхности КОК, находящейся на равных расстояниях от MOM и SOS, искажение наименьшее, поэтому поверхность КОК наз. поверхностью наилучшей фокусировки. Отклонение этой поверхности от плоскости представляет собой аберрацию, наз. кривизной поля. В оптич. системе может отсутствовать астигматизм (напр., если MOM и SOS совпадают), но кривизна поля остаётся: изображение будет резким на поверхности КОК, а в фокальной плоскости FF изображение точки будет иметь вид кружка.

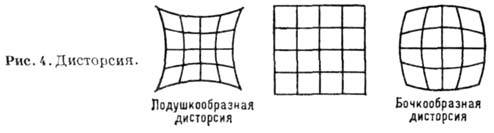

Дисторсия проявляется в случае, если 111991-84.jpg ; как видно из ф-л (*), она может быть в меридиональной плоскости: 111991-85.jpg. Дисторсия не зависит от координат точки пересечения луча с плоскостью входного зрачка (поэтому каждая точка изображается точкой), но зависит от расстояния точки до оптич. оси 111991-86.jpg, поэтому изображение искажается, нарушается закон подобия. Напр., изображение квадрата имеет вид подушкообразной и бочкообразной фигур (рис. 4) соответственно в случае Е>0 и Е<0.

Труднее всего устранить сферич. аберрацию и кому. Уменьшая диафрагму, можно было бы практически полностью устранить обе эти аберрации, однако уменьшение диафрагмы уменьшает яркость изображения и увеличивает дифракц. ошибки.


Подбором линз устраняют дисторсию, астигматизм и кривизну поля изображения.

Хроматич. аберрации. Излучение обычных источников света обладает сложным спектральным составом, что приводит к возникновению хроматич. аберраций. В отличие от геометрических, хроматич. аберрации возникают и в параксиальной области. Дисперсия света порождает два вида хроматич. аберраций: хроматизм положения фокусов и хроматизм увеличения. Первая характеризуется смещением плоскости изображения для разных длин волн, вторая - изменением поперечного увеличения. Подробнее см. Хроматическая аберрация.

Лит.: Слюсарев Г. Г., Методы расчета оптических систем, 2 изд., Л., 1969; Сивухин Д. В., Общий курс физики, [т. 4] - Оптика, 2 изд., М., 1985; Теория оптических систем, 2 изд., М., 1981. Г. Г. Слюсарев.

Физическая энциклопедия. В 5-ти томах. — М.: Советская энциклопедия. . 1988.


.
