АЗЕОТРОПНЫЕ СМЕСИ

АЗЕОТРОПНЫЕ СМЕСИ

(азеотропы) (от греч. а--приставка, означающая отрицание или отсутствие к.-л. свойства,1007-18.jpg -киплю и 1007-19.jpg -поворот, изменение), жидкие смеси, характеризующиеся равенством составов равновесных жидкой и паровой фаз. При их перегонке образуется конденсат того же состава, что и исходный р-р; поэтому А. с. наз. также нераздельнокипящими. Наличие А. с. существенно затрудняет разделение жидких смесей и требует применения специальных методов ректификации.

А. с. встречаются как в двойных, так и в многокомпонентных системах. Нек-рые в-ва особенно склонны к образованию А. с., особенно с представителями к.-л. одного го-мологич. ряда. В многокомпонентных системах можно наблюдать явления полиазеотропии, когда гомологи и их изомеры из разл. рядов могут образовывать между собой большое число двух- и многокомпонентных А. с., охватывающих широкий концентрац. интервал.

Известно ок. 10 000 систем с А. с., что составляет примерно половину всех изученных смесей. Поэтому изучение св-в систем с азеотропизмом необходимо для построения общего учения о фазовых равновесиях и кри. тич. состоянии. Такие сведения особенно важны для хим. и нефтехим. отраслей пром-сти, поскольку в их исходных материалах, промежуточных или конечных продуктах почти всегда имеются системы с А. с., а технол. процессы часто проводятся при повыш. т-рах и давлениях, т. е. вблизи критич. параметров и в закритич. области.

Двухкомпонентные системы. Кривые зависимости общего давления от состава при постоянной т-ре (изотермы общего давления) имеют максимумы или минимумы (точки А 1, А 2, А 3 на рис. 1). Соответственно на изобарах т-р кипения в этих точках имеются минимумы или максимумы (см. Коновалова законы). При максимуме на изотерме (минимуме на изобаре) азеотроп наз. положительным, при минимуме на изотерме (максимуме на изобаре)-отрицательным. Среди двойных систем с А. с. примерно 93% приходится на системы с положит. азеотропами. Известны случаи существования в одной системе двух азеотропов разного знака при S-образной изобаре т-р кипения (напр., в системе фторбензол-бензол).

Составы А. с. изменяются с т-рой (давлением). Эта зависимость образует на диаграмме равновесия линию азеотропов (линия LK на рис. 1), к-рая может проходить через всю область равновесия жидкость-пар для данной системы вплоть до критич. кривой, отграничивающей область существования равновесия жидкость - пар в двойной системе, но может заканчиваться и ранее. Вдали от критич. кривой, т. е. при поведении паровой фазы, близком к поведению идеального газа, изменение состава А. с. с т-рой определяется соотношением теплот испарения компонентов (см. Вревского законы). Изменение состава А. с. с т-рой (давлением) используют для их разделения методом азеотропной ректификации.

А. с. возникают вследствие отклонения поведения системы от поведения, свойственного идеальным р-рам. Названия "положительный" и "отрицательный" азеотроп соответствуют положит. и отрицат. отклонениям от идеальности. А. с. могут образовываться даже при весьма малых отклонениях от идеальности, если изобарич. т-ры кипения обоих компонентов близки между собой. В этих случаях составы А. с. обычно ближе к эквимолярным, чем при значит. различии т-р кипения компонентов, когда А. с. могут располагаться и на концах концентрац. интервала системы, вблизи чистых компонентов. При составе, близком к 100% одного из компонентов, азеотроп наз. тангенциальным или почти тангенциальным.

Рис. 1. Диаграмма равновесия жидкость-пар в двойной системе с положит. (а) и отрицат. (б) азеотропами; 1-4-изотермы равновесия жилкой и паровой фаз; A1, А 2, А 3 -азеотропы; К аз -критич. точка азеотропа; ЦС аз -линия азеотропов; М-точка, соответствующая температурному минимуму (а) и температурному максимуму (б) на критич. кривой, соотв. К 1 К аз МК 2 и К 1 МК аз К 2.

Рис. 2. Диаграмма равновесия жидкость-пар в системе с расслаивающейся жидкой смесью; аКb-пограничная кривая равновесия двух жидких фаз; кривые 1-4-изобары равновесия; c1, с 2 -составы пара, равновесного двум жидким фазам a1b1 и а 2b2; CL-линия гетероазеотропов>.

Общих методов, позволяющих предсказать возможность образования в данной системе А. с. и ее параметры (состав, т-ру кипения, давление пара), пока не существует, поэтому применяют ряд приближенных методов.

В расслаивающихся жидких смесях, т. е. при трехфазном равновесии жидкость-жидкость-пар, могут существовать т. наз. гетероазеотропы (псевдоазеотропы). В этих случаях составы равновесных паровых фаз (c1,c2 на рис. 2) лежат внутри интервала концентраций равновесных жидких фаз ( )пересекает пограничную кривую равновесия жидкость - жидкость (точка L); тогда вместо гетероазеотропов в системе появятся гомоазеотропы (линия LM).

Отличит. черты систем с азеотропизмом не исчерпываются существованием в них А. с., главная особенность к-рой состоит в том, что в термодинамич. отношении она ведет себя как чистое в-во независимо от числа компонентов. Наличие А. с. оказывает влияние на св-ва системы и за пределами существования азеотропной смеси. Особенно отчетливо это проявляется в объемном поведении системы. Из-за того что на изотермах общего давления пара имеются экстремумы, изотерма объема для паровой фазы обязательно имеет минимум у систем с положит. азеотропом и максимум у систем с отрицат. азеотропом (точки M12, М 3 на рис. 3). При этом составы, соответствующие экстремумам, вследствие неидеальности паровой фазы не совпадают с составами А. с. При положит. азеотропе критич. состояние достигается сначала для смеси и на критич. кривой появляется температурный минимум, в к-ром равновесие жидкость-пар распадается на две области (точка М 3 на рис. 3, а). В одной из них в нек-ром интервале т-р еще сохраняется А. с.; точка соприкосновения линии азеотропов с критич. кривой наз. критич. точкой азеотропа К аз (рис. 1, а). С повышением т-ры эти области постепенно уменьшаются, стягиваясь к критич. точкам чистых компонентов. При отрицат. азеотропе область равновесия жидкость-пар сохраняется при т-рах выше критич. т-р чистых компонентов, располагаясь в средней части концентрац. интервала (рис. 1, б и 3, б). При дальнейшем повышении т-ры эта область стягивается в точку, отвечающую максимуму т-ры на критич. кривой (точки М на рис. 3, б).

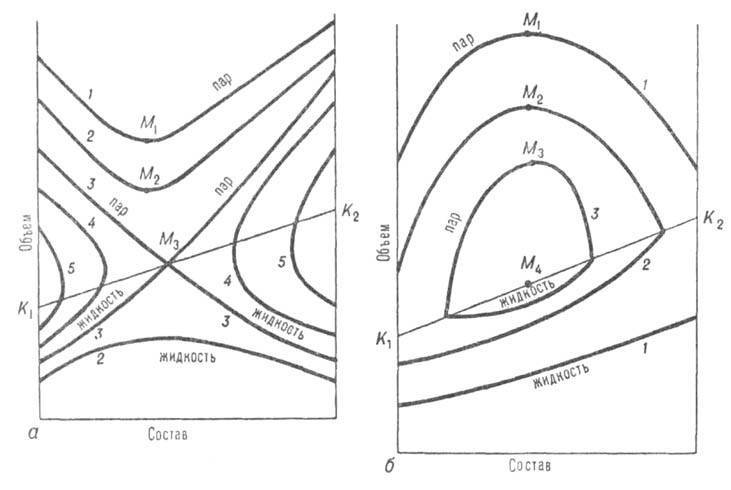

Рис. 3. Диаграммы равновесия жидкость-пар в координатах объем-состав для двойной системы с положит. (а) и отрицат. (6) азеотропами; 1-5-изотермы равновесия жидкой и паровой фаз; М 1, М 2, M3 -минимумы (а) и максимумы (б) на изотерме паровой фазы; изотерма 3 соответствует температурному минимуму М 3 (а) и температурному максимуму М 4 (б) на критич. кривой, соотв. K1M3K2 и К 1 М 4 К 2.

Термодинамич. поведение систем с А. с. резко отличается от поведения простых систем и в закритич. области. Зависимости объема, энтальпии и энтропии газовой смеси от состава при постоянных т-ре и давлении (изотермы-изобары) при составе, близком к К аз, имеют точки перегиба с вертикальной касательной. Значения этих величин изменяются с концентрацией очень сильно. Так, в системе аммиак-этан мольный объем газовой смеси при ничтожном изменении состава возрастает почти вдвое. Изотермы-изобары вышеуказанных величин проходят, кроме того, через резко выраженные максимумы. Эти и др. особенности систем с А. с. распространяются на значит. интервал т-р и давлений в закритич. области. Поэтому использование ур-ний состояния, применяемых обычно к газовым смесям в области невысоких т-р и давлений, невозможно, если нет сведений о наличии (или отсутствии) в данной системе А. с. и о пределах ее существования.

Тройные системы. Добавление к двойной неидеальной системе третьего компонента может как уменьшить, так и увеличить ее неидеальность. Поэтому в тройной системе может не быть тройного азеотропа и при наличии А. с. в двойных системах, составляющих данную тройную. И наоборот, тройной азеотроп может появиться при отсутствии в двойных системах А. с., причем вероятность появления тройного азеотропа тем больше, чем больше число А. с. в двойных системах.

В тройных системах встречаются три типа А. с. Положит. азеотроп характеризуется максимумом на изотермич. повети давления пара (соотв. минимумом на изобарич. пов-сти т-р кипения) в треугольной диаграмме равновесия (рис. 4). Эта диаграмма показывает зависимость концентраций компонентов, при к-рых имеется равновесие жидкость-пар, от т-ры (при постоянном давлении) или давления (при постоянной т-ре). Составы тройной системы представлены концентрац. треугольником. Изобарич. пов-сть с 1 А (1,2)с 2 А (2,3)с 3 А (1,3)К для равновесных жидких фаз имеет тройную А. с. в точке К. Концентрация А. с. соответствует точке А (1,2,3) на треугольнике составов. Положит. А. с. образуется в тех случаях, когда в исходных двойных системах имеются только положит. азео-тропы [на рис. 4 каждая двойная система имеет азеотропы в точках А (1,2), А(2,3), А (1,3)]. Отрицат. А. с. образуется, когда в системе имеются только отрицат. двойные азеотропы. Ей соответствует минимум на изотермич. повети общего давления (максимум на изобарич. пов-сти т-р кипения).

Рис. 4. Диаграмма равновесия жидкость-пар в системе с тройным положит. азеотропом К состава А(1, 2, 3) и тремя двойными азеотропами А(1, 2), А(2, 3), А(1, 3). Заштрихована изобарич. пов-сть равновесной жидкой фазы.

Третий тип тройного азеотропа возникает, если в исходных двойных системах имеются азеотропы противоположных знаков. Тогда на изобарич. пов-сти т-р кипения (изотермич. пов-сти общего давления) образуется седловина, хребтовая линия к-рой имеет экстремум. Система в точке этого экстремума ведет себя как А. с., к-рая наз. седловинным азеотропом. В зависимости от соотношения числа положит. и отрицат. азеотропов в исходных двойных системах встречаются двуположительно-отрицательные (напр., в системе хлороформ-ацетон-метанол) и, значительно реже, двуотрицательно-положительные (напр., в системе хлороформ - бромистый изопропил - этилформиат) седловинные азеотропы. Встречаются они также и в многокомпонентных системах.

Составы тройных А. с. изменяются с т-рой (давлением). Соответствующая зависимость изображается пространств. кривой в изобарич. (изотермич.) призме. Кривая может доходить до критич. пов-сти системы, отграничивающей область существования двухфазного равновесия жидкость-пар, но может заканчиваться и ранее. Объемное поведение тройных систем очень сложно. Оно определяется не только наличием тройного азеотропа и его типом, но и типами двойных А. с. в исходных системах, поскольку обусловленные последними особенности св-в не исчезают скачком с прибавлением третьего компонента.

Эксперим. исследования систем с тройными А. с. очень трудоемки. Поэтому большую роль здесь играют теоретич. представления о возможных видах диаграмм состояния. Широко используется для этого правило азеотропии, к-рое качественно связывает кол-во и типы двойных и тройных азеотропов в системе. Поскольку в тройных системах изобарич. поверхности т-р кипения имеют хребты и впадины, то для проведения ректификации удобными становятся выделенные ими отдельные области параметров.

Лит.: Свентославский В., Азеотропия и полиазеотропия, пер. с англ., М., 1968; Огородников С. К., Лестева Т. М., Коган В. Б., Азеотропные смеси. Справочник, Л., 1971; Маленко Ю. И., Молодснко П. Я., Диаграммы трехкомпонентных азеотропных систем, Л., 1975; Казакова Н. Е., Системы с азеотропизмом при высоких давлениях, М., 1978; Хазанова Н. Е., Соминская Е. Э., Захарова А. В., "Ж. физ. химии", 1981, т. 55, № 10, с. 2640-42. Н. Е. Хазанова.


Химическая энциклопедия. — М.: Советская энциклопедия. . 1988.
