Картографические проекции это:

Картографические проекции
        отображения всей поверхности земного эллипсоида (См. Земной эллипсоид) или какую-либо её части на плоскость, получаемые в основном с целью построения карты.
         Масштаб. К. п. строятся в определённом масштабе. Уменьшая мысленно земной эллипсоид в М раз, например в 10 000 000 раз, получают его геометрическую модель — Глобус, изображение которого уже в натуральную величину на плоскости даёт карту поверхности этого эллипсоида. Величина 1: М (в примере 1: 10 000 000) определяет главный, или общий, масштаб карты. Т. к. поверхности эллипсоида и шара не могут быть развёрнуты на плоскость без разрывов и складок (они не принадлежат к классу развёртывающихся поверхностей (См. Развёртывающаяся поверхность)), любой К. п. присущи искажения длин линий, углов и т.п., свойственные всякой карте. Основной характеристикой К. п. в любой её точке является частный масштаб μ. Это — величина, обратная отношению бесконечно малого отрезка ds на земном эллипсоиде к его изображению на плоскости: μmin ≤ μ ≤ μmax, и равенство здесь возможно лишь в отдельных точках или вдоль некоторых линий на карте. Т. о., главный масштаб карты характеризует её только в общих чертах, в некотором осреднённом виде. Отношение μ/М называют относительным масштабом, или увеличением длины, разность М = 1.
         Общие сведения. Теория К. п. — Математическая картография имеет своей целью изучение всех видов искажений отображений поверхности земного эллипсоида на плоскость и разработку методов построения таких проекций, в которых искажения имели бы или наименьшие (в каком-либо смысле) значения или заранее заданное распределение.
         Исходя из нужд картографии (См. Картография), в теории К. п. рассматривают отображения поверхности земного эллипсоида на плоскость. Т. к. земной эллипсоид имеет малое сжатие, и его поверхность незначительно отступает от сферы, а также в связи с тем, что К. п. необходимы для составления карт в средних и мелких масштабах (М > 1 000 000), то часто ограничиваются рассмотрением отображений на плоскость сферы некоторого радиуса R, отклонениями которой от эллипсоида можно пренебречь или каким-либо способом учесть. Поэтому далее имеются в виду отображения на плоскость хОу сферы, отнесённой к географическим координатам φ (широта) и λ (долгота).
         Уравнения любой К. п. имеют вид
         x = f1(φ, λ), y = f2(φ, λ), (1)
         где f1 и f2 — функции, удовлетворяющие некоторым общим условиям. Изображения меридианов λ = const и параллелей φ = const в данной К. п. образуют картографическую сетку. К. п. может быть определена также двумя уравнениями, в которых фигурируют не прямоугольные координаты х, у плоскости, а какие-либо иные. Некоторые К. п. [например, Перспективные проекции (в частности, ортографические, рис. 2) перспективно-цилиндрические (рис. 7) и др.] можно определить геометрическими построениями. К. п. определяют также правилом построения соответствующей ей картографической сетки или такими её характеристическими свойствами, из которых могут быть получены уравнения вида (1), полностью определяющие проекцию.
         Краткие исторические сведения. Развитие теории К. п., как и всей картографии, тесно связано с развитием геодезии, астрономии, географии, математики. Научные основы картографии были заложены в Древней Греции (6—1 вв. до н. э.). Древнейшей К. п. считается Гномоническая проекция, примененная Фалесом Милетским к построению карт звёздного неба. После установления в 3 в. до н. э. шарообразности Земли К. п. стали изобретаться и использоваться при составлении географических карт (Гиппарх, Птолемей и др.). Значительный подъём картографии в 16 в., вызванный Великими географическими открытиями, привёл к созданию ряда новых проекций; одна из них, предложенная Г. Меркатором, используется и в настоящее время (см. Меркатора проекция). В 17—18 вв., когда широкая организация топографических съёмок стала поставлять достоверный материал для составления карт на значительной территории, К. п. разрабатывались как основа для топографических карт (французский картограф Р. Бонн, Дж. Д. Кассини), а также выполнялись исследования отдельных наиболее важных групп К. п. (И. Ламберт, Л. Эйлер, Ж. Лагранж и др.). Развитие военной картографии и дальнейшее увеличение объёма топографических работ в 19 в. потребовали обеспечения математической основы крупномасштабных карт и введения системы прямоугольных координат на базе, более подходящей К. п. Это привело К. Гаусса к разработке фундаментальной геодезической проекции (См. Геодезические проекции). Наконец, в середине 19 в. А. Тиссо (Франция) дал общую теорию искажений К. п. Развитие теории К. п. в России было тесно связано с запросами практики и дало много оригинальных результатов (Л. Эйлер, Ф. И. Шуберт, П. Л. Чебышев, Д. А. Граве и др.). В трудах советских картографов В. В. Каврайского (См. Каврайский), Н. А. Урмаева и др. разработаны новые группы К. и., отдельные их варианты (до стадии практического использования), важные вопросы общей теории К. п., классификации их и др.
         Теория искажений. Искажения в бесконечно малой области около какой-либо точки проекции подчиняются некоторым общим законам. Во всякой точке карты в проекции, не являющейся равноугольной (см. ниже), существуют два таких взаимно перпендикулярных направления, которым на отображаемой поверхности соответствуют также взаимно перпендикулярные направления, это — так называемые главные направления отображения. Масштабы по этим направлениям (главные масштабы) имеют экстремальные значения: μmax= а и μmin= b. Если в какой-либо проекции меридианы и параллели на карте пересекаются под прямым углом, то их направления и есть главные для данной проекции. Искажение длины в данной точке проекции наглядно представляет эллипс искажений, подобный и подобно расположенный изображению бесконечно малой окружности, описанной вокруг соответствующей точки отображаемой поверхности. Полудиаметры этого эллипса численно равны частным масштабам в данной точке в соответствующих направлениях, полуоси эллипса равны экстремальным масштабам, а направления их — главные.
         Связь между элементами эллипса искажений, искажениями К. п. и частными производными функций (1) устанавливается основными формулами теории искажений.
         Классификация картографических проекций по положению полюса используемых сферических координат. Полюсы сферы суть особые точки географической координации, хотя сфера в этих точках не имеет каких-либо особенностей. Значит, при картографировании областей, содержащих географические полюсы, желательно иногда применять не географические координаты, а другие, в которых полюсы оказываются обыкновенными точками координации. Поэтому на сфере используют сферические координаты, координатные линии которых, так называемые вертикалы (условная долгота на них а = const) и альмукантараты (где полярные расстояния z = const), аналогичны географическим меридианам и параллелям, но их полюс Z0 не совпадает с географическим полюсом P0 (рис. 1). Переход от географических координат φ, λ любой точки сферы к её сферическим координатам z, a при заданном положении полюса Z00, λ0) осуществляется по формулам сферической тригонометрии. Всякая К. п., данная уравнениями (1), называется нормальной, или прямой (φ0 = π/2). Если та же самая проекция сферы вычисляется по тем же формулам (1), в которых вместо φ, λ фигурируют z, a, то эта проекция называется поперечной при φ0 = 0, λ0 и косой, если 0 < φ0 < π/2. Применение косых и поперечных проекций приводит к уменьшению искажений. На рис. 2 показана нормальная (а), поперечная (б) и косая (в) ортографические проекции (См. Ортографическая проекция) сферы (поверхности шара).
         Классификация картографических проекций по характеру искажений. В равноугольных (конформных) К. п. масштаб зависит только от положения точки и не зависит от направления. Эллипсы искажений вырождаются в окружности. Примеры — проекция Меркатор, Стереографическая проекция.
         В равновеликих (эквивалентных) К. п. сохраняются площади; точнее, площади фигур на картах, составленных в таких проекциях, пропорциональны площадям соответствующих фигур в натуре, причём коэффициент пропорциональности — величина, обратная квадрату главного масштаба карты. Эллипсы искажений всегда имеют одинаковую площадь, различаясь формой и ориентировкой.
         Произвольные К. п. не относятся ни к равноугольным, ни к равновеликим. Из них выделяют равнопромежуточные, в которых один из главных масштабов равен единице, и ортодромические, в которых большие круги шара (ортодромы) изображаются прямыми.
         При изображении сферы на плоскости свойства равноугольности, равновеликости, равнопромежуточности и ортодромичности несовместимы. Для показа искажений в разных местах изображаемой области применяют: а) эллипсы искажений, построенные в разных местах сетки или эскиза карты (рис. 3); б) изоколы, т. е. линии равного значения искажений (на рис. 8в см. изоколы наибольшего искажения углов со и изоколы масштаба площадей р); в) изображения в некоторых местах карты некоторых сферических линий, обычно ортодромий (О) и локсодромий (Л), см. рис. 3а, и др.
         Классификация нормальных картографических проекций по виду изображений меридианов и параллелей, являющаяся результатом исторического развития теории К. п., объемлет большинство известных проекций. В ней сохранились наименования, связанные с геометрическим методом получения проекций, однако рассматриваемые их группы теперь определяют аналитически.
         Цилиндрические проекции (рис. 3) — проекции, в которых меридианы изображаются равноотстоящими параллельными прямыми, а параллели — прямыми, перпендикулярными к изображениям меридианов. Выгодны для изображения территорий, вытянутых вдоль экватора или какие-либо параллели. В навигации используется проекция Меркатора — равноугольная цилиндрическая проекция. Проекция Гаусса — Крюгера — равноугольная поперечно-цилиндрическая К. п. — применяется при составлении топографических карт и обработке триангуляций.
         Конические проекции (рис. 4) — проекции, в которых параллели изображаются концентрическими окружностями, меридианы — ортогональными им прямыми. В этих проекциях искажения не зависят от долготы. Особо пригодны для территорий, вытянутых вдоль параллелей. Карты всей территории СССР часто составляются в равноугольных и равнопромежуточных конических проекциях. Используются также как Геодезические проекции.
         Азимутальные проекции (рис. 5) — проекции, в которых параллели — концентрические окружности, меридианы — их радиусы, при этом углы между последними равны соответствующим разностям долгот. Частным случаем азимутальных проекций являются перспективные проекции.
         Псевдоконические проекции (рис. 6) — проекции, в которых параллели изображаются концентрическими окружностями, средний меридиан — прямой линией, остальные меридианы — кривыми. Часто применяется равновеликая псевдоконическая проекция Бонна; в ней с 1847 составлялась трёхвёрстная (1: 126 000) карта Европейской части России.
         Псевдоцилиндрические проекции (рис. 8) — проекции, в которых параллели изображаются параллельными прямыми, средний меридиан — прямой линией, перпендикулярной этим прямым и являющейся осью симметрии проекций, остальные меридианы — кривыми.
         Поликонические проекции (рис. 9) — проекции, в которых параллели изображаются окружностями с центрами, расположенными на одной прямой, изображающей средний меридиан. При построении конкретных поликонических проекций ставятся дополнительные условия. Одна из поликонических проекций рекомендована для международной (1: 1 000 000) карты.
         Существует много проекций, не относящихся к указанным видам. Цилиндрические, конические и азимутальные проекции, называемые простейшими, часто относят к круговым проекциям в широком смысле, выделяя из них круговые проекции в узком смысле — проекции, в которых все меридианы и параллели изображаются окружностями, например конформные проекции Лагранжа, проекция Гринтена и др.
         Использование и выбор картографических проекций зависят главным образом от назначения карты и её масштаба, которыми часто обусловливается характер допускаемых искажений в избираемой К. п. Карты крупных и средних масштабов, предназначенные для решения метрических задач, обычно составляют в равноугольных проекциях, а карты мелких масштабов, используемые для общих обозрений и определения соотношения площадей каких-либо территорий — в равновеликих. При этом возможно некоторое нарушение определяющих условий этих проекций (ω ≡ 0 или р ≡ 1), не приводящее к ощутимым погрешностям, т. е. допустим выбор произвольных проекций, из которых чаще применяют проекции равнопромежуточные по меридианам. К последним прибегают и тогда, когда назначением карты вообще не предусмотрено сохранение углов или площадей. При выборе К. п. начинают с простейших, затем переходят к более сложным проекциям, даже, возможно, модифицируя их. Если ни одна из известных К. п. не удовлетворяет требованиям, предъявляемым к составляемой карте со стороны её назначения, то изыскивают новую, наиболее подходящую К. п., пытаясь (насколько это возможно) уменьшить искажения в ней. Проблема построения наивыгоднейших К. п., в которых искажения в каком-либо смысле сведены до минимума, полностью ещё не решена.
         К. п. используются также в навигации, астрономии, кристаллографии и др.; их изыскивают для целей картографирования Луны, планет и др. небесных тел.
         Преобразование проекций. Рассматривая две К. п., заданные соответствующими системами уравнений: x = f1(φ, λ), y = f2(φ, λ) и X = g1(φ, λ), Y = g2(φ, λ), можно, исключая из этих уравнении φ и λ, установить переход от одной из них к другой:
         Х = F1(x, у), Y = F2(x, у).
        Эти формулы при конкретизации вида функций F1, F2, во-первых, дают общий метод получения так называемых производных проекций; во-вторых, составляют теоретическую основу всевозможных способов технических приёмов составления карт (см. Географические карты). Например, аффинные и дробно-линейные преобразования осуществляются при помощи картографических трансформаторов (См. Картографический трансформатор). Однако более общие преобразования требуют применения новой, в частности электронной, техники. Задача создания совершенных трансформаторов К. п. — актуальная проблема современной картографии.
         Лит.: Витковский В., Картография. (Теория картографических проекций), СПБ. 1907; Каврайский В. В., Математическая картография, М. — Л., 1934; его же, Избр. труды, т. 2, в. 1—3, [М.], 1958—60; Урмаев Н. А., Математическая картография, М., 1941; его же, Методы изыскания новых картографических проекций, М., 1947; Граур А. В., Математическая картография, 2 изд., Л., 1956; Гинзбург Г. А., Картографические проекции, М., 1951; Мещеряков Г. А., Теоретические основы математической картографии, М., 1968.
         Г. А. Мещеряков.

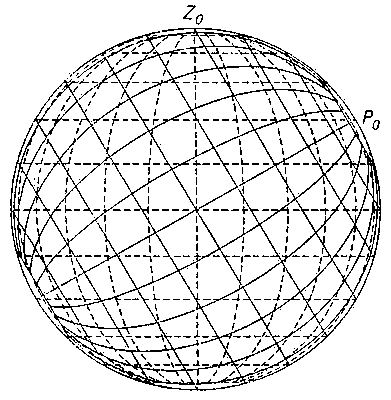

        1. Сети сферических координатных линий.
        1. Сети сферических координатных линий.
        2. Шар и его ортографические проекции.
        2. Шар и его ортографические проекции.

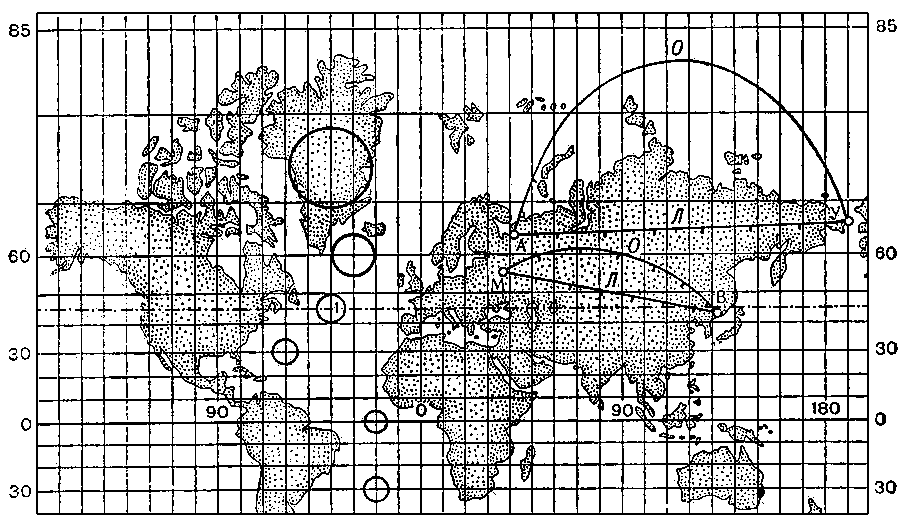

        3а. Цилиндрические проекции. Равноугольная Меркатора.
        3а. Цилиндрические проекции. Равноугольная Меркатора.

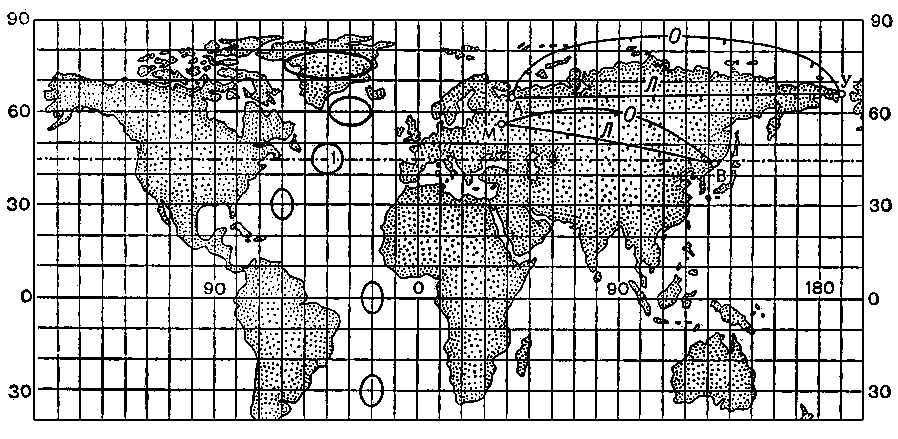

        3б. Цилиндрические проекции. Равнопромежуточная (прямоугольная).
        3б. Цилиндрические проекции. Равнопромежуточная (прямоугольная).
        3в. Цилиндрические проекции. Равновеликая (изоцилиндрическая).
        3в. Цилиндрические проекции. Равновеликая (изоцилиндрическая).

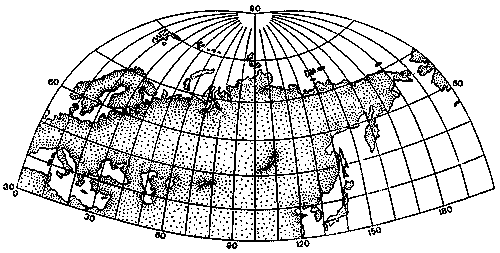

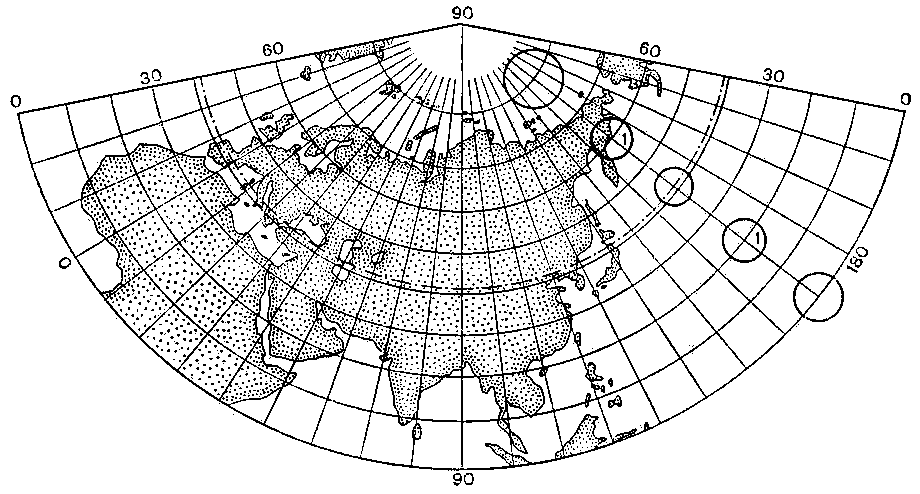

        4а. Конические проекции. Равноугольная.
        4а. Конические проекции. Равноугольная.

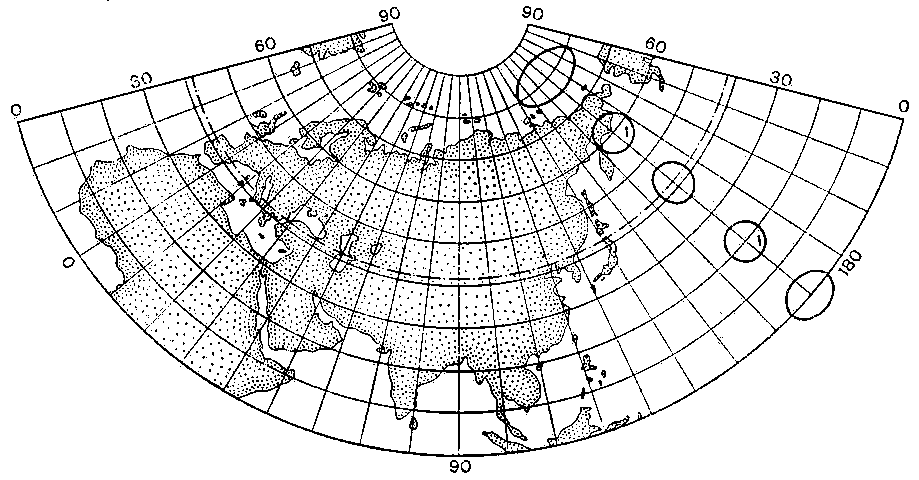

        4б. Конические проекции. Равнопромежуточная.
        4б. Конические проекции. Равнопромежуточная.

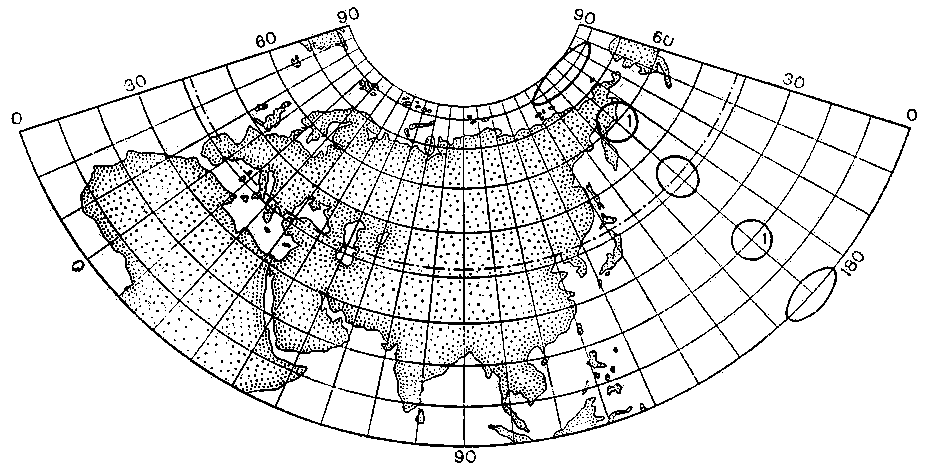

        4в. Конические проекции. Равновеликая.
        4в. Конические проекции. Равновеликая.

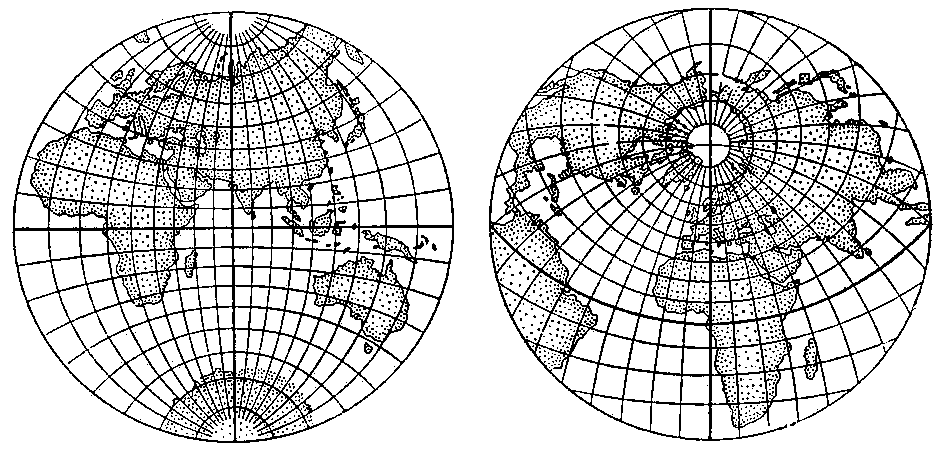

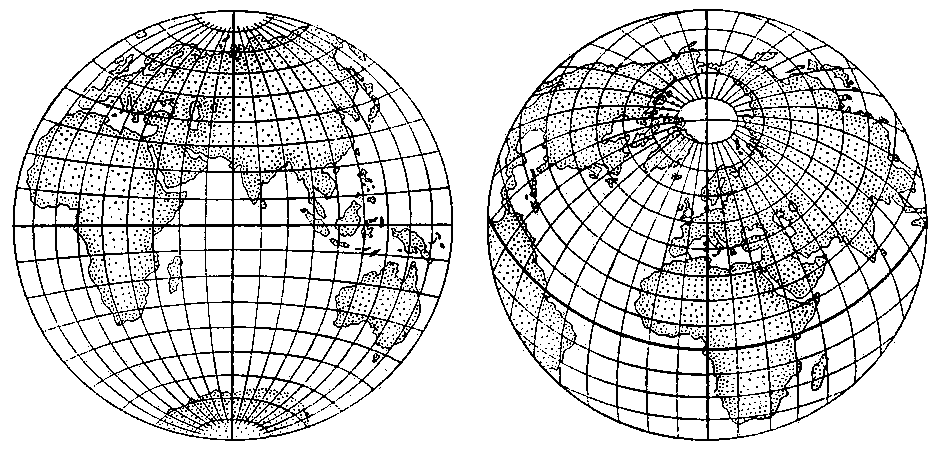

        Рис. 5а. Азимутальные проекции. Равноугольная (стереографическая) слева — поперечная, справа — косая.
        Рис. 5а. Азимутальные проекции. Равноугольная (стереографическая) слева — поперечная, справа — косая.

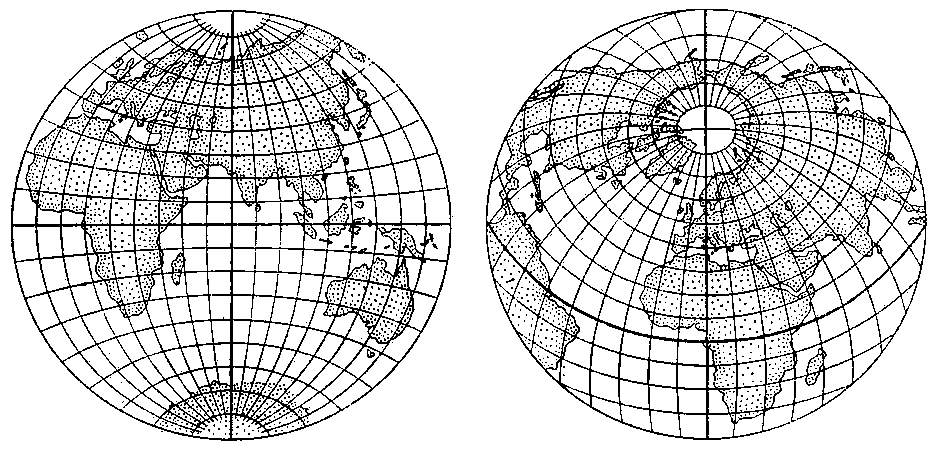

        Рис. 5б. Азимутальные проекции. Равнопромежуточная (слева — поперечная, справа — косая).
        Рис. 5б. Азимутальные проекции. Равнопромежуточная (слева — поперечная, справа — косая).
        Рис. 5в. Азимутальные проекции. Равновеликая (слева — поперечная, справа — косая).
        Рис. 5в. Азимутальные проекции. Равновеликая (слева — поперечная, справа — косая).

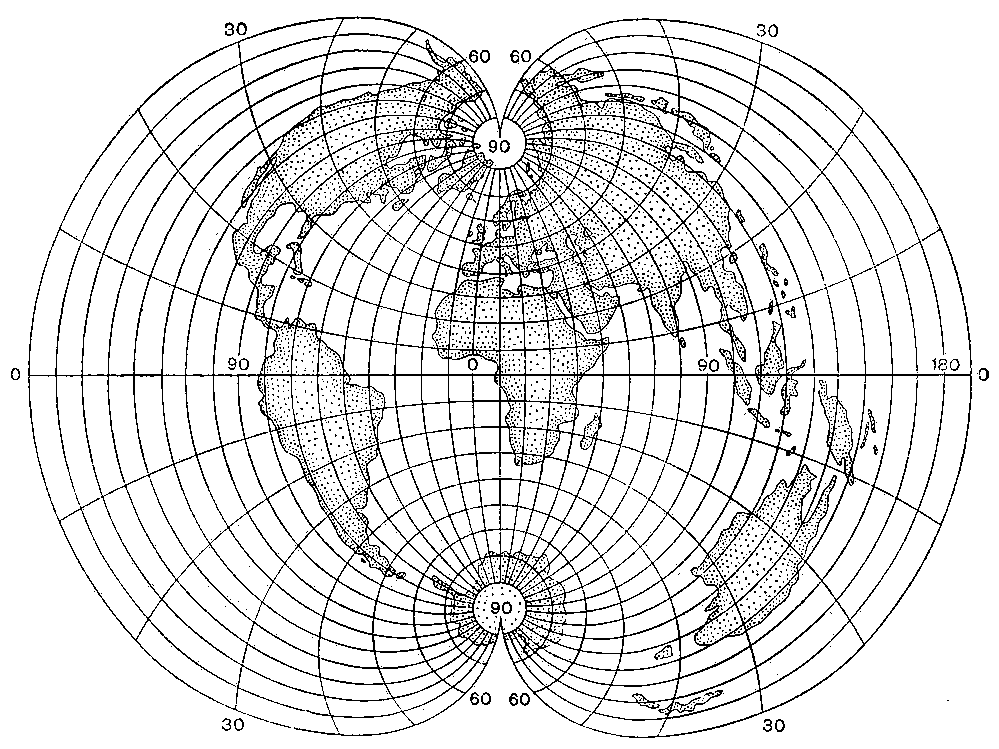

        Рис. 6. Псевдоконическая равновеликая проекция Бонна.
        Рис. 6. Псевдоконическая равновеликая проекция Бонна.

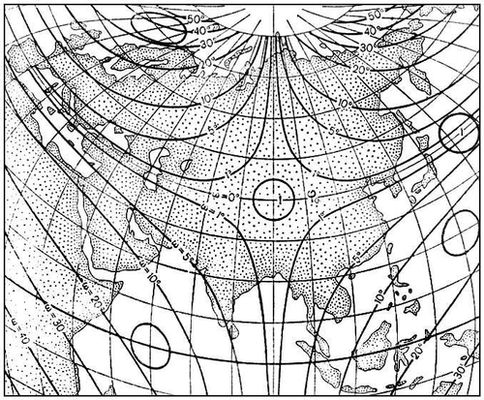

        Рис. 7. Косая перспективно-цилиндрическая проекция М. Д. Соловьёва.
        Рис. 7. Косая перспективно-цилиндрическая проекция М. Д. Соловьёва.

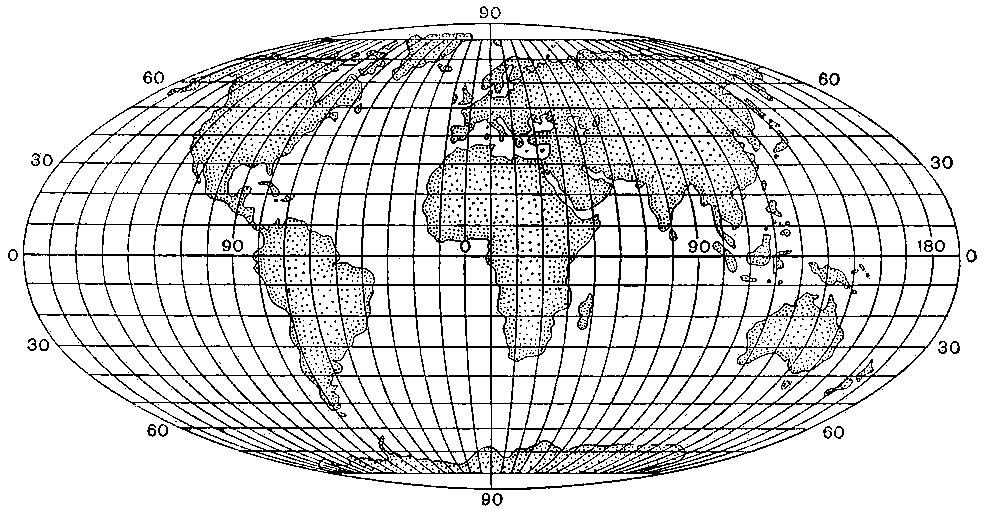

        Рис. 8а. Псевдоцилиндрические проекции. Равновеликая проекция Мольвейде.
        Рис. 8а. Псевдоцилиндрические проекции. Равновеликая проекция Мольвейде.
        Рис. 8б. Псевдоцилиндрические проекции. Равновеликая синусоидальная проекция В. В. Каврайского.
        Рис. 8б. Псевдоцилиндрические проекции. Равновеликая синусоидальная проекция В. В. Каврайского.

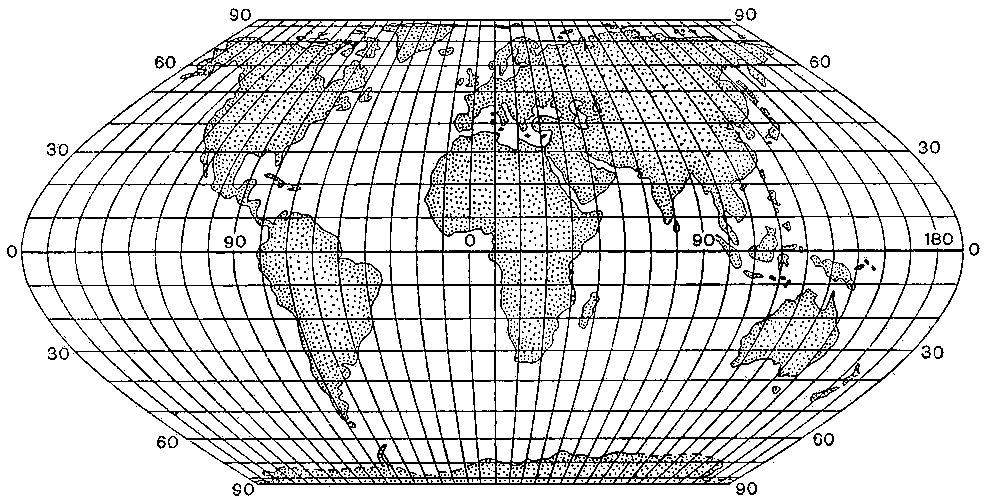

        Рис. 8в. Псевдоцилиндрические проекции. Произвольная проекция ЦНИИГАиК.
        Рис. 8в. Псевдоцилиндрические проекции. Произвольная проекция ЦНИИГАиК.
        Рис. 8г. Псевдоцилиндрические проекции. Проекция БСАМ.
        Рис. 8г. Псевдоцилиндрические проекции. Проекция БСАМ.
        Рис. 9а. Поликонические проекции. Простая.
        Рис. 9а. Поликонические проекции. Простая.
        Рис. 9б. Поликонические проекции. Произвольная проекция Г. А. Гинзбурга.
        Рис. 9б. Поликонические проекции. Произвольная проекция Г. А. Гинзбурга.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
