Верхнее строение пути это:

Верхнее строение пути
        часть ж.-д. пути, состоящая из рельсов со скреплениями, противоугонов, опор (шпал, плит и др.) и балластного слоя. В. с. п. воспринимает нагрузку подвижного состава и передаёт её на нижнее строение (земляное полотно или искусственное сооружение — мост, тоннель). К В. c. п. (рис. 1) относятся также стрелочные переводы и глухие пересечения. Шпалы (деревянные, железобетонные, реже металлические), обеспечивая неизменность взаимного положения рельсовых нитей, воспринимают давление от рельсов (См. Рельсы) и передают его на балластный слой (см. Балласт). Взамен шпал начинают на отдельных участках применяться сплошные блочные железобетонные основания в виде плит или рам. Противоугоны в виде металлических скоб удерживают рельсы от смещения вдоль пути при движении поездов.
         В. с. п. метрополитена, трамвайного пути, мостов отличается некоторыми особенностями. В. с. п. в тоннелях метрополитена (рис. 2) обычно не имеет балластного слоя. Шпалы укладываются на бетонное основание тоннеля. В. с. п. трамвая (рис. 3) подчинено требованиям удобного пересечения трамвайных путей автомобильным транспортом, а также надёжного сопряжения с дорожной одеждой (См. Дорожная одежда). В связи с этим на трамвайных путях улиц с интенсивным автомобильным движением обычно применяют желобчатые рельсы на сплошном железобетонном основании с уложенными в него шпалами либо на основании из бетонных плит с прослойкой балласта между ними и шпалами. В. с. п. на мостах во многих случаях укладывается без балластного слоя. Вместо шпал в этих случаях употребляются мостовые брусья.
         Тип В. с. п. (вид материала и размеры элементов) зависит от грузонапряженности участка. В СССР для магистральных ж.-д. линии приняты три типа:
         I — особо тяжёлый (грузонапряженность в год на 1 км свыше 50 млн. ткм, с рельсами 75 кг в 1 погонном м); II — тяжёлый (грузонапряженность 25—50 млн. ткм, с рельсами 65 кг); III — нормальный (грузонапряженность до 25 млн. ткм, с рельсами 50 кг).
         Ведутся работы (1970) по применению сплошного железобетонного подрельсового основания.
         Лит.: Шахунянц Г. М., Железнодорожный путь, М., 1961; Чернышев М. А., Устройство, содержание и ремонт пути, 2 изд., М., 1963.
         К. М. Добросельский, В. И. Тихомиров.

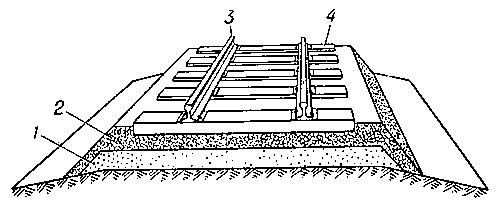

        Рис. 1. Верхнее строение ж.-д. пути: 1 — песчаный слой; 2 — щебёночный слой; 3 — рельсы со скреплениями; 4 — шпалы.
        Рис. 1. Верхнее строение ж.-д. пути: 1 — песчаный слой; 2 — щебёночный слой; 3 — рельсы со скреплениями; 4 — шпалы.
        Рис. 2. Верхнее строение пути метрополитена.
        Рис. 2. Верхнее строение пути метрополитена.
        Рис. 3. Верхнее строение трамвайного пути на основании из бетонных плит.
        Рис. 3. Верхнее строение трамвайного пути на основании из бетонных плит.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
