Буровая установка

        комплекс оборудования для бурения скважин. По способу бурения Б. у. подразделяют на вращательные (наиболее распространённые), ударные, вибрационные, огнеструйные и др. Б. у. включает: буровой станок, буровую вышку (мачту), силовой привод, оборудование для механизации спускоподъемных операций. При вращательном бурении Б. у. оснащаются насосами, оборудованием для приготовления, очистки и регенерации промывочных растворов и др. (рис. 1).

         Различают Б. у. стационарные для бурения нефтяных, газовых и глубоких геологоразведочных скважин (рис. 2); передвижные, которые используются преимущественно при геологоразведочных работах, для бурения артезианских скважин, в строительных работах (рис. 3); самоходные, оборудование которых монтируется на гусеничном или колёсном ходу, автомашине, тракторе, катере и т.п., для бурения главным образом взрывных скважин; переносные для поискового бурения в труднодоступных районах.

         В горном деле Б. у. называют буровыми станками (рис. 4) и различают по типу привода (электрические, дизельные, гидравлические) и мощности (лёгкие, средние и тяжёлые). Б. у. характеризуются: глубиной и диаметрами буримых скважин, грузоподъёмностью, мощностью двигателей и др. Б. у. оснащается контрольно-измерительной аппаратурой, обеспечивающей непрерывный контроль за режимом бурения (осевая нагрузка на породоразрушающий инструмент и частота его вращения, скорость бурения, количество и давление промывочного агента, подаваемого в скважину). Разработаны системы автоматического регулирования режима работы Б. у.

         Выпускаемые промышленностью СССР мощные Б. у. могут быть использованы для бурения скважин глубиной до 8 км. Создаются новые Б. у. для бурения сверхглубоких скважин (10—15 км). См. Бурение.

         Лит.: Куличихин Н. И., Воздвиженский Б. И., Разведочное бурение, М., 1966; Вадецкий Ю. В., Бурение нефтяных и газовых скважин, 2 изд., М., 1967; Даниелян А. А., Основные направления проектирования оборудования для бурения глубоких скважин, М., 1967; Ханмурзин Н. П., Бурение на верхнюю мантию, М., 1967.

         Б. И. Воздвиженский, Б. Н. Кутузов.

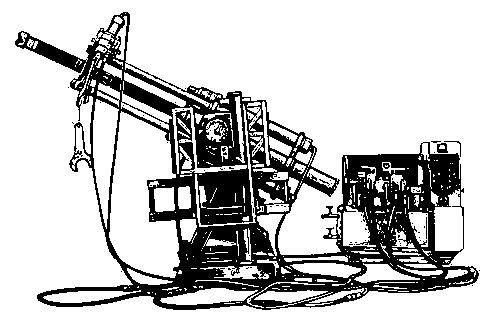

        Рис. 3. Передвижная буровая установка для бурения геологоразведочных скважин.



        Рис. 4а. Буровой станок карьерный шарошечного бурения.



        Рис. 4б. Буровой станок карьерный пневмоударного бурения (несамоходный).



        Рис. 4г. Буровой станок ударно-вращательного бурения (самоходный).



        Рис. 4в. Буровой станок шарошечный для бурения из подземных горных выработок (передвижной).

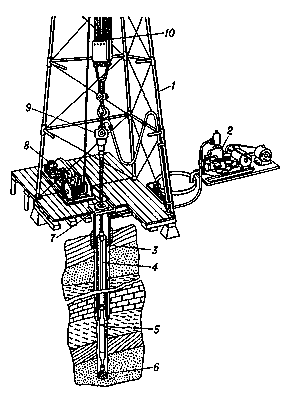

        Рис. 1. Общая схема буровой установки: 1 — буровая вышка; 2 — буровые насосы; 3, 4 — обсадные и бурильные трубы; 5 — турбобур; 6 — долото; 7 — ротор; 8 — буровые лебёдки; 9 — вертлюг; 10 — талевая система.

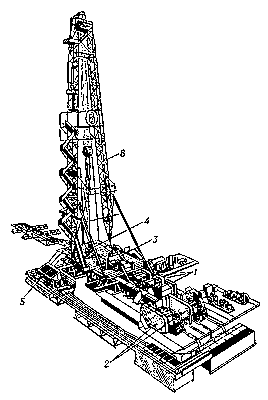

        Рис. 2. Станционная буровая установка БУ-80рД для турбинного и роторного бурения на глубину до 2800 м: 1 — двигатели; 2 — буровые насосы; 3 — лебёдка; 4 — ротор; 5 — система очистки промывочного раствора; 6 — вышка.
