Фотографический аппарат
        фотоаппарат, фотокамера, оптико-механическое устройство для получения оптических изображений фотографируемых объектов на светочувствительном слое фотоплёнки, фотопластинки или др. фотоматериала. По своему назначению Ф. а. подразделяются на любительские, профессиональные и специальные. Любительские и профессиональные Ф. а. используются для съёмок групп людей, портретной и пейзажной съёмки, фотоохоты, съёмки спортивных соревнований и т.п. Специальные Ф. а. предназначены для фототехнических работ, аэрофотосъёмки (См. Аэрофотосъёмка), микросъёмки (См. Микросъёмка) и др. специальных видов съёмки. По размерам получаемых изображений (формату кадров) Ф. а. подразделяются на миниатюрные (13×17 мм), полуформатные (18×24 мм), малоформатные (28×28 и 24×36 мм), среднеформатные (от 45×60 до 60×90 мм) и крупноформатные (90×120 мм и более).
         В состав Ф. а. обычно входят следующие основные части (механизмы и узлы) (см. рис.): светонепроницаемая камера; съёмочный объектив с механизмом для его фокусировки (наводки на резкость; о характеристиках и типах объективов Ф. а. см. ст. Объектив, раздел Фотографические объективы); Видоискатель; Фотографический затвор; Кассета фотографическая и механизм перемотки фотоплёнки.
         Светонепроницаемая камера является корпусом-основой, внутри которого и на котором смонтированы все составные части Ф. а.
         Съёмочный объектив образует действительные изображения оптические (См. Изображение оптическое) объектов съёмки в плоскости светочувствительного слоя фотоматериала. Присоединяется к корпусу большей частью с помощью резьбы, иногда используется штыковое (байонетное) соединение. Некоторые Ф. а. рассчитаны на применение сменных объективов, имеющих различные фокусные расстояния (См. Фокусное расстояние), или оснащаются объективом с переменным фокусным расстоянием (панкратическим объективом). Фокусировка объектива осуществляется посредством разворота фокусировочного кольца, обеспечивающего перемещение всего оптического блока либо отдельных его компонентов вдоль оптической оси (См. Оптическая ось); при этом достигается совмещение плоскости оптического изображения объекта съёмки с плоскостью фотоматериала. Наиболее простой способ фокусировки сводится к совмещению индекса на оправе объектива с одним из делений на шкале расстояний, при этом расстояние до объекта съёмки обычно оценивается на глаз. Для ускорения фокусировки по шкале расстояний последняя иногда разбивается на несколько участков (зон), соответствующих тому или иному характеру съёмки (например, съёмка портрета, группы людей, пейзажа); каждому сюжету присваивается определённый символ, наносимый на шкалу расстояний. Фокусировка в этом случае осуществляется совмещением одного из символов с индексом на оправе объектива. Часто фокусировку производят по изображению на матовом стекле, образуемому самим съёмочным объективом (см., например, Зеркальный фотоаппарат) или вспомогательным объективом. При фокусировке по матовому стеклу фокусировочное кольцо разворачивают до тех пор, пока наблюдаемое оптическое изображение объекта съёмки, образуемое на матированной поверхности, не будет наиболее резким. Т. к. при фокусировке объектива по матовому стеклу световое отверстие объектива желательно открывать полностью (в этом случае изображение на матовом стекле имеет наибольшую Освещённость), то некоторые объективы принято оснащать т. н. прыгающей диафрагмой (См. Диафрагма), которая максимально раскрыта при фокусировке и автоматически быстро уменьшает своё отверстие до заранее установленного значения перед срабатыванием затвора. Фокусировка с помощью монокулярного Дальномера производится разворотом фокусировочного кольца до тех пор, пока два оптических изображения объекта съёмки, соответствующие двум ветвям дальномера и наблюдаемые через его окуляр, не совместятся в одно изображение.
         Иногда Ф. а. используют для съёмки в невидимых для глаза (но фиксируемых фотослоем) ультрафиолетовых (УФ) или инфракрасных (ИК) лучах. В этих случаях применяют или зеркальные объективы, или объективы, линзовые компоненты которых изготовлены из материалов, прозрачных для соответствующих лучей: кварца, флюорита, фторида лития и др. – при съёмке в УФ-лучах; хлорида натрия, кремния, германия, флюорита, фторида лития, иодида цезия и др. – при съёмке в ИК-лучах.
         Для получения изображения объекта в каком-либо узком спектральном интервале или для цветокорректировки изображения в целях усиления художественной выразительности снимка при фотосъёмке применяют различные Светофильтры, выполняемые в виде насадок на объектив. Применение светофильтров обязательно при получении т. н. цветоделённых негативов в цветной фотографии (См. Цветная фотография) (см. Цветоделение).
         Видоискатель Ф. а. служит для определения границ изображаемого на кадре пространства объектов съёмки и выбора точки съёмки. Фотографический затвор обеспечивает пропускание световых лучей к светочувствительному слою в течение заданного промежутка времени, называемого выдержкой (См. Выдержка). Для автоматической отработки различных по своей продолжительности выдержек затворы имеют специальные устройства, называемые механизмами выдержек. В качестве механизма выдержек широко применяются анкерные тормозные регуляторы и электронные устройства.
         Кассета представляет собой светонепроницаемый кожух, в котором размещают светочувствительный материал. В любительских полуформатных и малоформатных Ф. а. в основном применяют цилиндрические кассеты: обычные – с сердечником и типа «Рапид» – без сердечника. В среднеформатных Ф. а. обычно применяют т. н. приставные кассеты, а в крупноформатных – ящичные кассеты, заряжаемые фотопластинками.
         Механизм перемотки фотоплёнки обычно сблокирован с фотозатвором и счётчиком кадров. Приводом служат цилиндрическая головка-маховичок, поворотный рычаг-курок, клавиша, встроенный пружинный двигатель или электродвигатель.
         Некоторые Ф. а. оснащают встроенным автоспуском, Синхроконтактом, Экспонометром или экспонометрическим устройством и др. приспособлениями. Автоспуск обеспечивает автоматическое срабатывание затвора через небольшой промежуток времени после его включения (10–15 сек). Синхроконтакт служит для включения лампы-вспышки (См. Лампа-вспышка) (как правило при фотосъемке в условиях недостаточной освещённости). Экспонометрическое устройство предназначено для установки необходимых значений диафрагмы и выдержки (т. н. экспозиционных параметров) в зависимости от светочувствительности фотоплёнки и освещённости (или яркости (См. Яркость)) объекта съёмки. Экспонометрическим устройством является Фотоэлектрический экспонометр, кинематически связанный с механизмами диафрагмы и затвора. По своему действию экспонометрические устройства подразделяются на полуавтоматические и автоматические. Автоматическая установка экспозиционных параметров осуществляется или по одной программе (т. н. жёсткой программе) или по нескольким программам.
         Особые разновидности Ф. а. – такие специализированные фотоаппараты, как Фоторужьё – преимущественно для фотоохоты, «Горизонт» – для панорамной фотосъёмки (см. Панорамный фотоаппарат), «Фотон» – для получения фотоснимков без лабораторной обработки фотоматериала (с помощью фотокомплектов «Момент» – см. ст. Фотография, раздел Основные виды процессов на AgHal-СЧС), Стереоскопический фотоаппарат (для получения стереопар (См. Стереопара)) и др.
         Совершенствование Ф. а. идёт в направлении как автоматизации различных операций, предшествующих процессу экспонирования (перемотка фотоплёнки и взвод фотозатвора, установка выдержки и диафрагмы, включение лампы-вспышки, фокусировка объектива), так и совершенствования конструкций объективов, фотозатворов и др. узлов Ф. а.
         Лит.: Шульман М. Я., Современные фотографические аппараты, М., 1968; Кулагин С. В., Проектирование фото- и киноприборов, 2 изд., М., 1976.
         С. В. Кулагин.

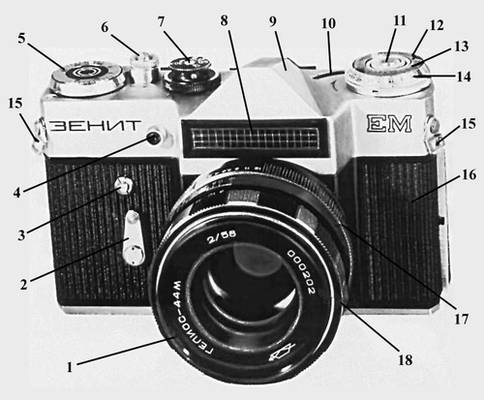

        Фотографический аппарат: 1 — объектив; 2 — рычаг автоспуска; 3 — кнопка автоспуска; 4 — штепсельное гнездо для присоединения электронной лампы-вспышки; 5 — счётчик кадров; 6 — спусковая кнопка фотозатвора; 7 — диска выдержек; 8 — входное окно фотоэкспонометра; 9 — крышка пентапризмы видоискателя; 10 — окно указателя фотоэкспонометра; 11 — головка обратной перемотки фотопленки; 12 — шкала светочувствительности фотопленки; 13 — шкала выдержек; 14 — шкала диафрагм; 15 — петли для ремня; 16 — корпус; 17 — кольцо установки диафрагмы; 18 — фокусировочное кольцо.
        Фотографический аппарат: 1 — объектив; 2 — рычаг автоспуска; 3 — кнопка автоспуска; 4 — штепсельное гнездо для присоединения электронной лампы-вспышки; 5 — счётчик кадров; 6 — спусковая кнопка фотозатвора; 7 — диска выдержек; 8 — входное окно фотоэкспонометра; 9 — крышка пентапризмы видоискателя; 10 — окно указателя фотоэкспонометра; 11 — головка обратной перемотки фотопленки; 12 — шкала светочувствительности фотопленки; 13 — шкала выдержек; 14 — шкала диафрагм; 15 — петли для ремня; 16 — корпус; 17 — кольцо установки диафрагмы; 18 — фокусировочное кольцо.
