Тональное телеграфирование это:

Тональное телеграфирование
        метод телеграфирования по телеграфным каналам связи с использованием переменного тока в диапазоне частот 300—3400 гц (лежащем в тональном диапазоне частот). На аппаратуре Т. т. организуются низкоскоростные каналы (50—200 Бод) для передачи телеграфных сообщений, а также с 60-х гг. 20 в. — для передачи данных (См. Передача данных). По методу Т. т. уплотняются стандартные каналы систем высокочастотного телефонирования и радиоканалы. По 1 такому каналу осуществляется одновременно 6—48 телеграфных передач, причём в большинстве случаев используется весь частотный диапазон канала. Кроме того, Т. т. применяется при одновременном телефонировании и телеграфировании в общем телефонном канале (совместно с телефонным разговором осуществляется 1—5 телеграфных передач). Т. т. появилось в 30-х гг. 20 в., а к 60-м гг. стало основным методом телеграфирования; протяжённость сети каналов Т. т. в мире превысила 107 каналов × км.
         При Т. т. применяют амплитудную, частотную или фазовую модуляцию (см. Модуляция колебаний). Наиболее распространено Т. т. с частотной модуляцией (см. Частотное телеграфирование), что объясняется высокой помехозащищенностью соответствующей аппаратуры. При этом методе Т. т. поступающие от источника информации сигналы на передающей станции преобразуются в посылки переменного тока различной частоты, а на приёмной станции производится обратное преобразование (рис.).
         Деление телефонного канала на несколько каналов Т. т. может выполняться следующими способами: по частоте, времени или частоте и времени. При телеграфировании по радиоканалам используют временное деление, при работе по проводным каналам — частотное и частотно-временное (так как в этих двух случаях можно достаточно просто осуществлять выделение части каналов Т. т. в промежуточных пунктах). Спектр стандартного телефонного канала шириной 300—3400 гц при частотном методе деления равномерно делится на 24 канала Т. т. При этом ширина канала Т. т. равна 80 гц, а девиация (отклонение частоты при модуляции от её номинальной величины) составляет ±30 гц. При частотно-временном методе спектр делится фильтрами на 4 частотных канала шириной 700 гц (с девиацией ±200 гц), а затем каждый такой канал уплотняется с помощью аппаратуры 12-кратного временного уплотнения, которая обеспечивает поочерёдную передачу информации от 12 источников (см. Многоканальная связь).
         Лит.: Емельянов Г. А., Шварцман В. О., Передача дискретной информации и основы телеграфии, М., 1973.
         М. И. Мушкат.

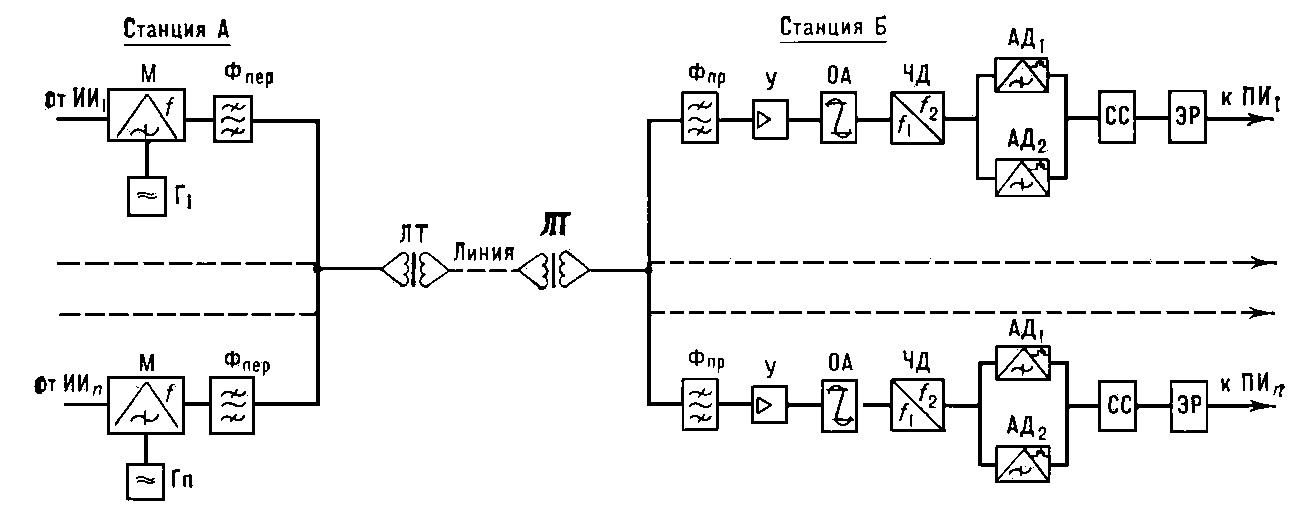

        Схема тонального телеграфирования с частотной модуляцией и частотным делением спектра телефонного канала: ИИ — источники информации; М — модуляторы; Г — генераторы; Фпер — фильтры передачи; ЛТ — линейные трансформаторы; Фпр — фильтры приёма; У — усилители; ОА — ограничители амплитуды; ЧД — частотные детекторы; АД — амплитудные детекторы; СС — схемы сравнения; ЭР — электронные реле; ПИ — приёмники информации; f — несущие частоты М; f1 и f2 — характеристические частоты ЧД.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
