Рамочный видоискатель это:

Рамочный видоискатель
        оптическое устройство (приспособление) для определения границ кадра при фото- и киносъёмке, состоящее из двух рамок различной величины, расположенных на определённом расстоянии друг от друга. Границы изображения снимаемого объекта определяются путём совмещения контуров рамок в поле зрения наблюдателя; при этом общий контур рамок является границей кадра.

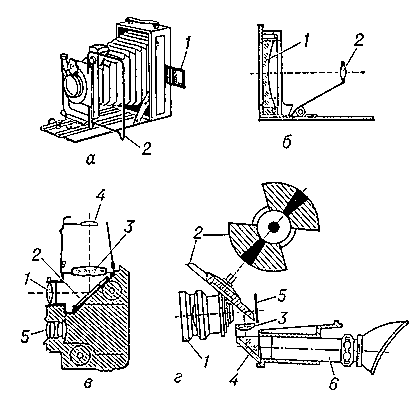

        Типы видоискателей: а — рамочный (1 — визирная рамка, 2 — рамка кадра); б — телескопический (1 — рассеивающая линза, 2 — собирательная линза); в — зеркальный (1 — объектив, 2 — зеркало, 3 — линза видоискателя, 4 — лупа для наблюдения, 5 — съёмочный объектив); г — зеркально-отражательный (1 — объектив, 2 — зеркальный обтюратор, 3 — коллектив с матовой поверхностью, 4 — призма полного внутреннего отражения, 5 — плоскость киноплёнки в кадровом окне, 6 — визирная лупа).
        Типы видоискателей: а — рамочный (1 — визирная рамка, 2 — рамка кадра); б — телескопический (1 — рассеивающая линза, 2 — собирательная линза); в — зеркальный (1 — объектив, 2 — зеркало, 3 — линза видоискателя, 4 — лупа для наблюдения, 5 — съёмочный объектив); г — зеркально-отражательный (1 — объектив, 2 — зеркальный обтюратор, 3 — коллектив с матовой поверхностью, 4 — призма полного внутреннего отражения, 5 — плоскость киноплёнки в кадровом окне, 6 — визирная лупа).

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
