Разметочный инструмент это:

Разметочный инструмент
        применяется при разметке (См. Разметка) заготовок для нанесения рисок, углублений, измерений длины, деления отрезков, углов и окружностей и т.д. Один из наиболее часто используемых для нанесения рисок по линейке и угольнику Р. и. — чертилка (см. рис., а), конец которой закалён и заострён. Для нанесения углублений (кернов) на предварительно размеченных линиях с целью сохранения разметки до конца обработки применяют Кернеры (рис., б), головку и остриё которых закаливают, остриё затачивают. Накернивание производят, ударяя лёгким разметочным молотком по головке кернера. Для разметки окружностей и дуг, деления отрезков и различных геометрических построений, а также для переноса размеров с измерительных линеек на заготовку пользуются циркулями (рис., в). Перпендикулярные риски проводят по угольнику. Используют главным образом угольник с пятой, как наиболее устойчивый. Наклонные линии наносят при помощи угломера и малки (рис., г). Для точного деления прямых линий и нанесения центров, разметки окружностей большого диаметра применяют разметочный штангенциркуль. Основной инструмент, используемый при пространственной разметке,— Рейсмас (рис., д). Он служит для нанесения параллельных вертикальных и горизонтальных линий, проверки установки деталей на разметочной плите.
         Для более точной разметки применяют рейсмас с микрометрическим винтом и штангенрейсмас (рис., е), которым можно также производить измерения. Отыскание центров окружностей осуществляют центроискателями различных конструкций (кернер-центроискатель и др.).
         Н. А. Щемелев.

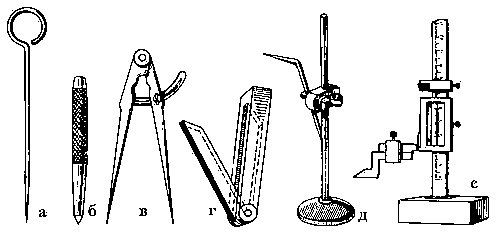

        Разметочный инструмент: а — чертилка; б — кернер обыкновенный; в — циркуль; г — малка; д — рейсмас; е — штангенрейсмас.
        Разметочный инструмент: а — чертилка; б — кернер обыкновенный; в — циркуль; г — малка; д — рейсмас; е — штангенрейсмас.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
