Пропорциональный счётчик
        газоразрядный прибор для регистрации ионизирующих излучении (См. Ионизирующие излучения), создающий сигнал, амплитуда которого пропорциональна энергии регистрируемой частицы, теряемой в его объеме на ионизацию. Заряженная частица, проходя через газ, наполняющий П. с., создаёт на своём пути па́ры ион — электрон, число которых зависит от энергии, терямой частицей в газе. При полном торможении частицы в П. с. импульс пропорционален энергии частицы. Как и в ионизационной камере (См. Ионизационная камера), под действием электрического поля электроны движутся к аноду, ионы — к катоду. В отличие от ионизационной камеры вблизи анода П. с. поле столь велико, что электроны приобретают энергию, достаточную для вторичной ионизации. В результате вместо каждого первичного электрона на анод приходит лавина электронов и полное число электронов, собранных на аноде П. с., во много раз превышает число первичных электронов. Отношение полного числа собранных электронов к первоначальному количеству называется коэффициентом газового усиления (в формировании импульса участвуют также и ионы). В П. с. обычно катодом служит цилиндр, а анодом — тонкая (10—100 мкм) металлическая нить, натянутая по оси цилиндра (см. рис.). Газовое усиление осуществляется вблизи анода на расстоянии, сравнимом с диаметром нити, а весь остальной путь электроны дрейфуют под действием поля без «размножения». П. с. заполняют инертными газами (рабочий газ не должен поглощать дрейфующие электроны) с добавлением небольшого количества многоатомных газов, которые поглощают фотоны, образующиеся в лавинах.
         Типичные характеристики П. с.: коэффициент газового усиления Пропорциональный счётчик 103—104 (но может достигать 106 и больше); амплитуда импульса Пропорциональный счётчик 10-2 в при ёмкости П. с. около 20 пкф; развитие лавины происходит за время Пропорциональный счётчик 10-910-8 сек, однако момент появления сигнала на выходе П. с. зависит от места прохождения ионизующей частицы, т. е. от времени дрейфа электронов до нити. При радиусе Пропорциональный счётчик 1 см и давлении Пропорциональный счётчик 1 атм время запаздывания сигнала относительно пролёта частицы Пропорциональный счётчик 10-6 сек. По энергетическому разрешению П. с. превосходит Сцинтилляционный счётчик, но уступает полупроводниковому детектору (См. Полупроводниковый детектор). Однако П. с. позволяют работать в области энергий < 1 кэв, где полупроводниковые детекторы неприменимы.
         П. с. используются для регистрации всех видов ионизирующих излучений. Существуют П. с. для регистрации α-частиц, электронов, осколков деления ядер и т.д., а также для нейтронов, гамма- и рентгеновских квантов. В последнем случае используются процессы взаимодействия нейтронов, γ- и рентгеновских квантов с наполняющим счётчик газом, в результате которых образуются регистрируемые П. с. вторичные заряженные частицы (см. Нейтронные детекторы). П. с. сыграл важную роль в ядерной физике 30—40-х гг. 20 в., являясь наряду с ионизационной камерой практически единственным спектрометрическим детектором.
         Второе рождение П. с. получил в физике частиц высоких энергий в конце 60-х гг. в виде пропорциональной камеры, состоящей из большого числа (102—103) П. с., расположенных в одной плоскости и в одном газовом объёме. Такое устройство позволяет не только измерять ионизацию частицы в каждом отдельном счётчике, но и фиксировать место её прохождения. Типичные параметры пропорциональных камер: расстояние между соседними анодными нитями Пропорциональный счётчик 1—2 мм, расстояние между анодной и катодной плоскостями Пропорциональный счётчик1 см; разрешающее время Пропорциональный счётчик 10-7 сек. Развитие микроэлектроники (См. Микроэлектроника) и внедрение в экспериментальную технику ЭВМ позволили создать системы, состоящие из десятков тыс. отдельных нитей, соединённых непосредственно с ЭВМ, которая запоминает и обрабатывает всю информацию от пропорциональной камеры. Т. о., она является одновременно быстродействующим спектрометром и трековым детектором.
         В 70-х гг. появилась дрейфовая камера, в которой для измерения места пролёта частицы используется дрейф электронов, предшествующий образованию лавины. Чередуя аноды и катоды отдельных П. с. в одной плоскости и измеряя время дрейфа электронов, можно измерить место прохождения частицы через камеру с высокой точностью (Пропорциональный счётчик 0,1 мм) при числе нитей в 10 раз меньше, чем в пропорциональной камере. П. с. применяются не только в ядерной физике, но и в физике космических лучей (См. Космические лучи), астрофизике, в технике, медицине, геологии, археологии и т.д. Например, с помощью установленного на «Луноходе-1» П. с. по рентгеновской флюоресценции производился химический элементный анализ вещества поверхности Луны.
         Лит.: Векслер В., Грошев Л., Исаев Б., Ионизационные методы исследования излучений, М. — Л., 1949; Принципы и методы регистрации элементарных частиц, пер. с англ., М., 1963; Калашникова В. И., Козодаев М. С., Детекторы элементарных частиц, М., 1966 (Экспериментальные методы ядерной физики, [ч. 1]).
         В. С. Кафтанов, А. В. Стрелков.

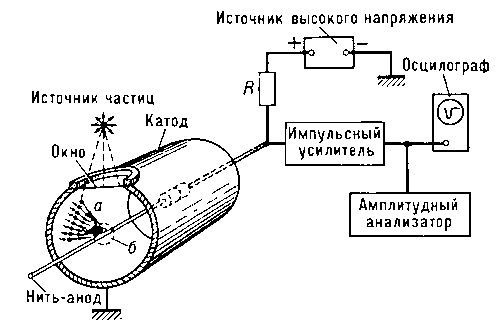

        Схема пропорционального счетчика : а — область дрейфа электронов; б — область газового усиления.
        Схема пропорционального счетчика : а — область дрейфа электронов; б — область газового усиления.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.
